Digibit R1 Sat-ip Server enigma2

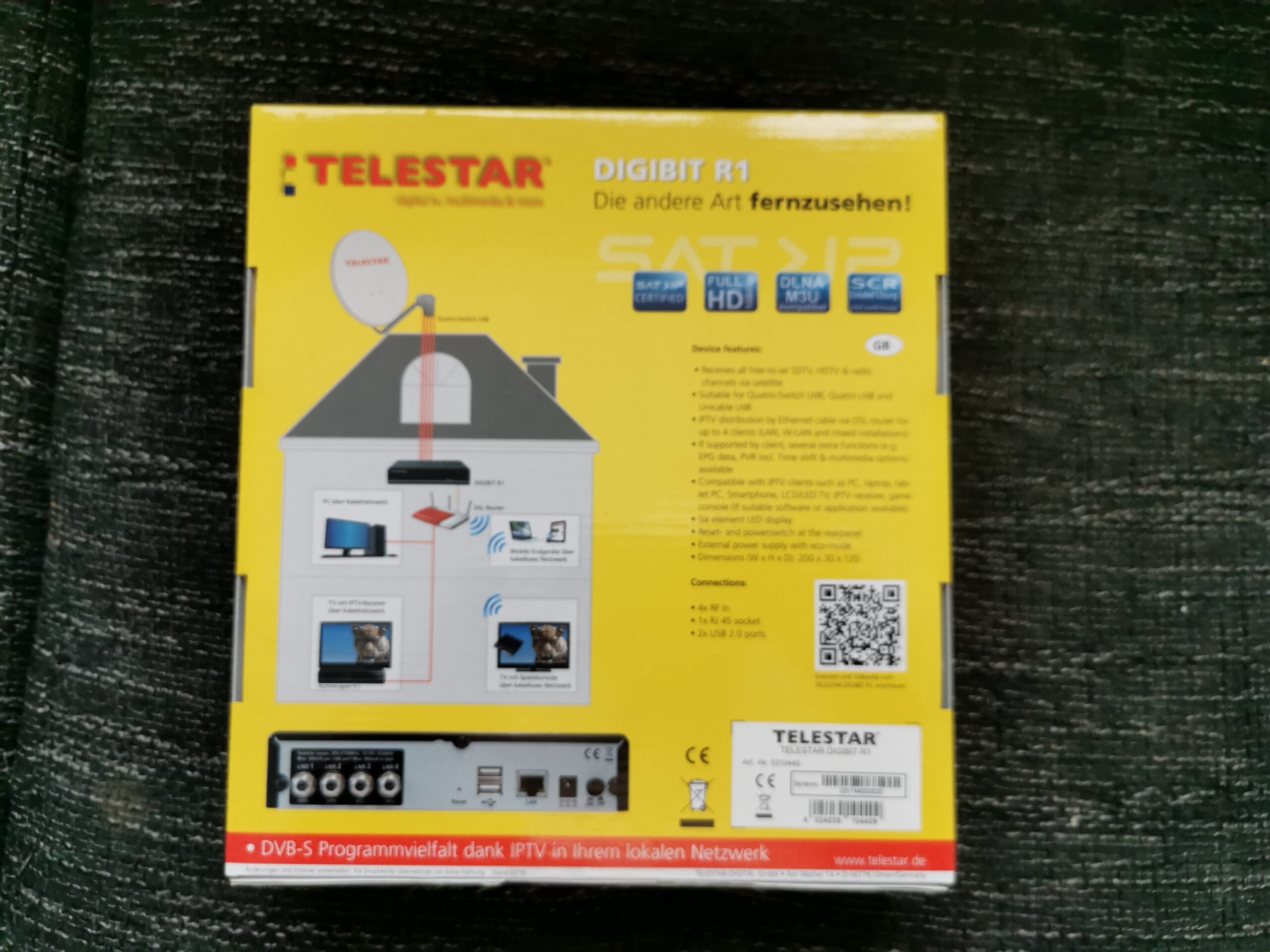

Digibit R1 es un receptor sat-ip con 4 entradas para satelite que nos permite distribuir la señal satelite a traves de la red, es decir convierte las transmisiones que recibe del satelite y permite su distribucion a otros dispositivos de nuestra red, dota de tuner satelite a dispositivos que no lo tienen.

En este articulo vamos a realizar una configuracion basica de Digibit R1 con su firmware de fabrica con lnb unicable inverto 2 como servidor a un receptor enigma2 Octagon SF8008 al que vamos a dotar de tres tuner SAT-IP.

1 Configuracion Digibit R1

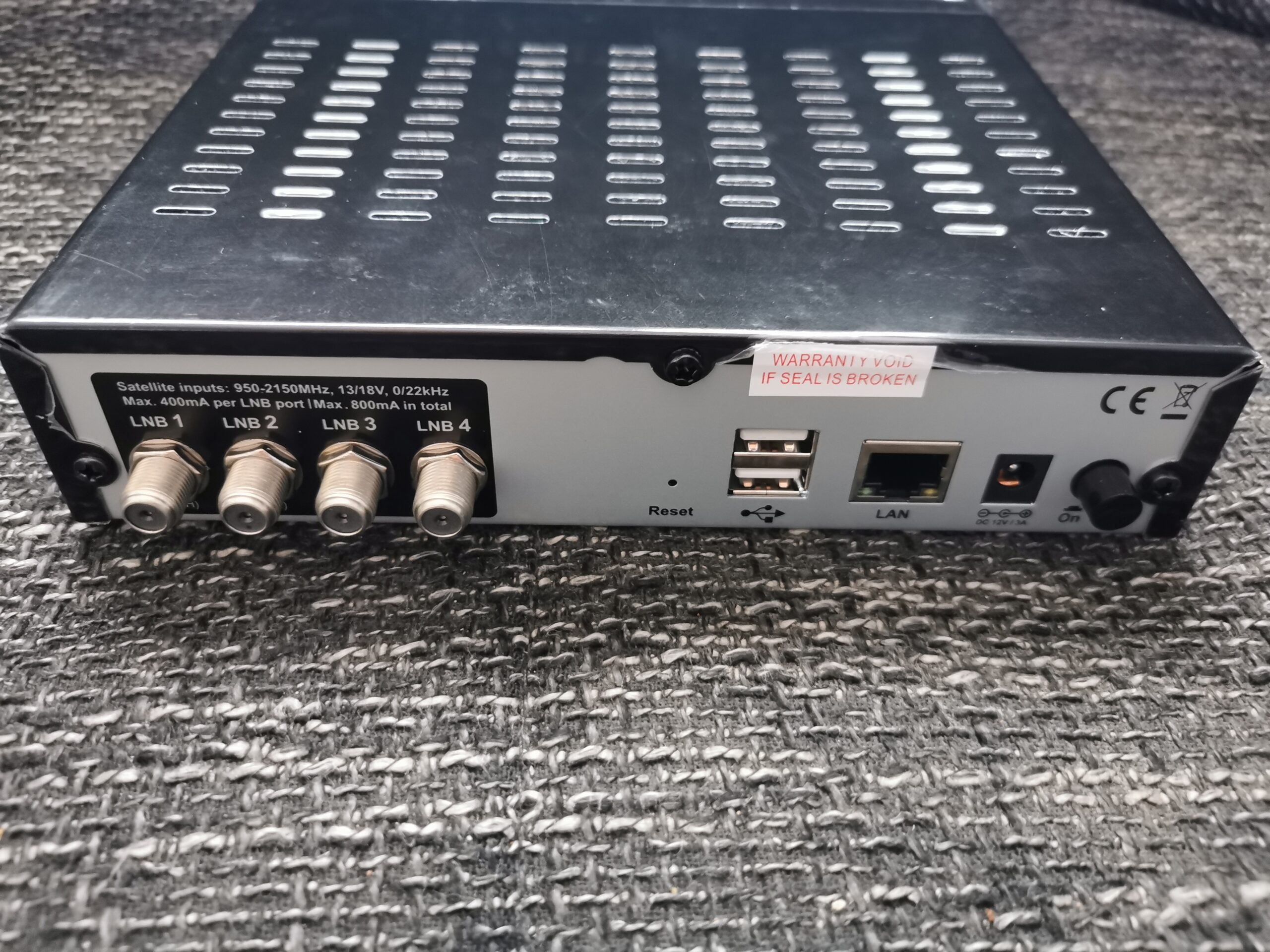

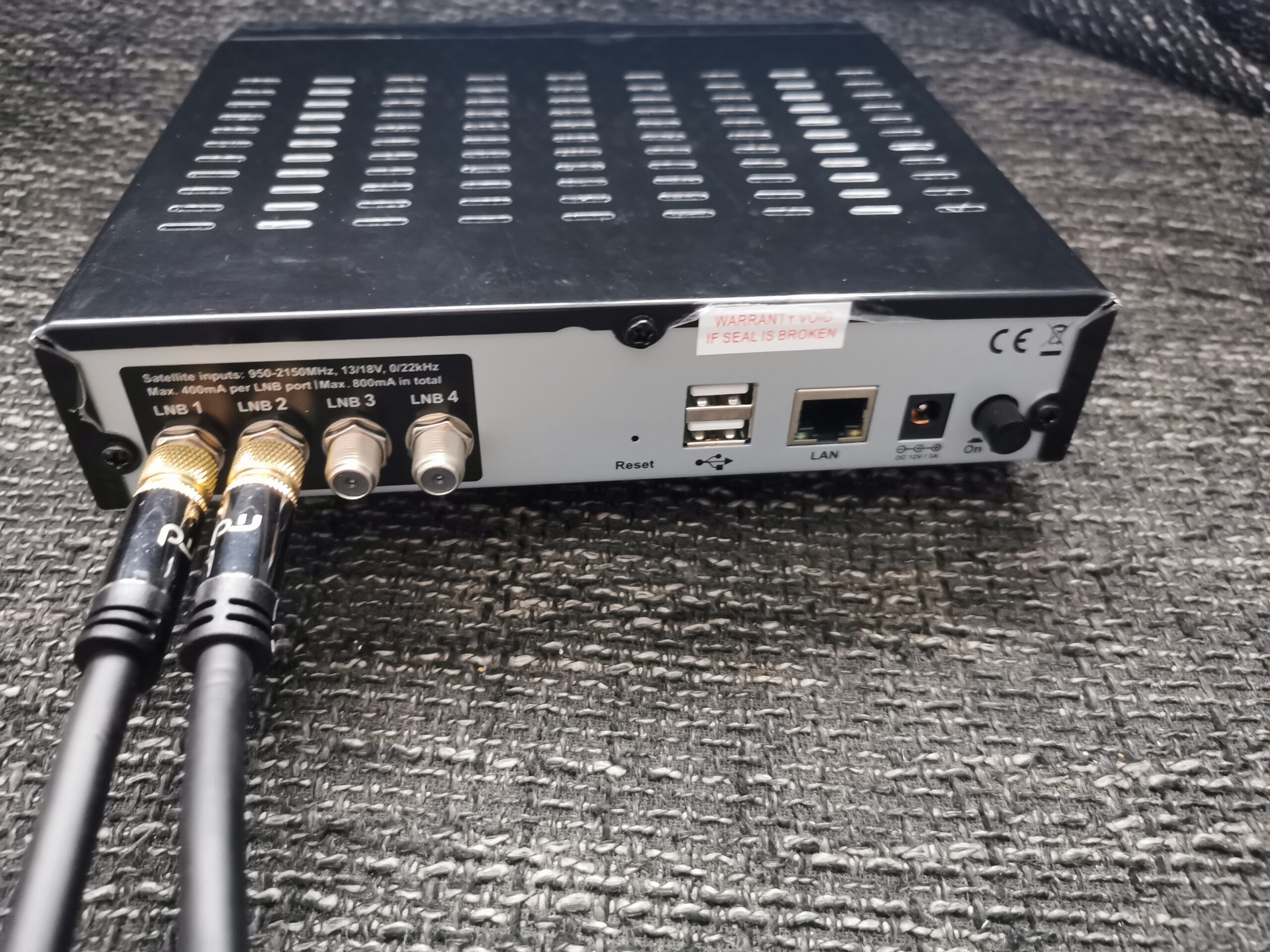

En este caso la configuracion la vamos a realizar con un diseqc 4×1 con lnb unicable inverto II, conectando por cable coaxial al Digibit R1

photo_2020-03-28_19-56-08

De este modo podriamos crear 4 tuner satelite totalmente independientes para distribuirlos en este caso al octagon SF8008 como veremos mas adelante.

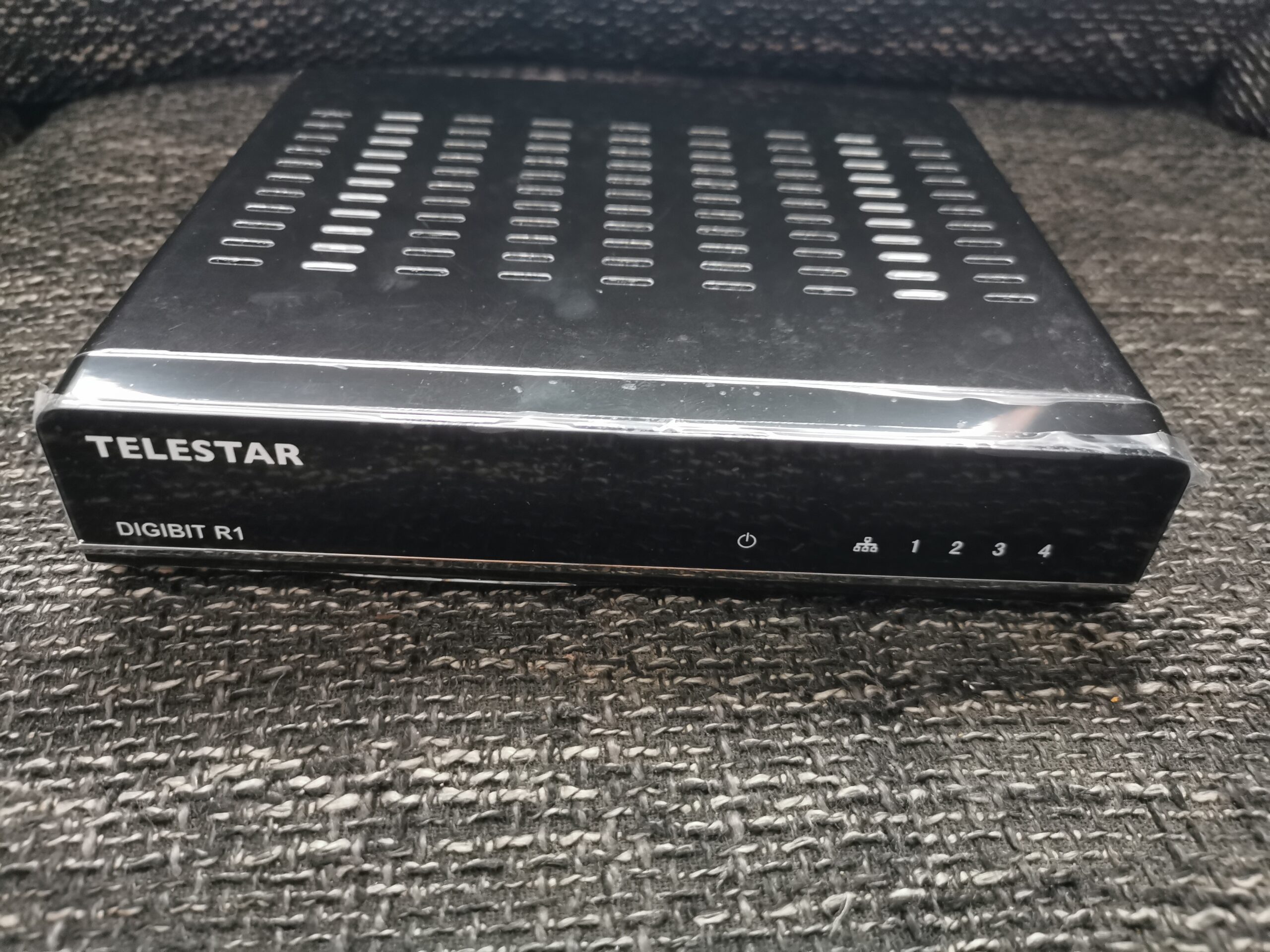

Una vez realizada la conexion, y conectado el digibit R1 a la red, esperamos unos minutos a que se encienda y si sincronice en nuestra red, que terminara cuando observemos que en el frontal el icono luminoso de red deje de parpadear.

El siguiente paso es conectarnos al digibit R1 a traves de http (webif), para realizar la configuración de los tuner, para ello podemos ver cual el su ip en la red en nuestro router o usando por ejemplo nmap

digi00

Una vez que ya sabemos la ip de digibit R1 la introducimos en el navegador web http://ipdigibit:8080 de nuestro pc y nos aparecera la interfaz de conexion

digi1

Ahora introducimos la password que por defecto es admin y accederemos al menu de configuracion

digi2

Ahora pulsamos en Antena para realizar la configuracion de nuestro sistema en este caso lnb unicable II, por lo que:

  • Lnb type: Seleccionamos Unicable II/Dcss
  • User band asignamos las frecuencias dependiendo de los src de nuestro lnb unicable, en este ejemplo que es Inverto II nos basariamos en su rango frecuencias

digi5000

Por lo que en este ejemplo la configuración quedaría como muestra la siguiente captura

digi200

Pulsamos en save y ya tendriamos la configuracion basica realizada.

2 Receptor Enigma2 Sat-ip Cliente

Una vez hemos realizado la configuracion de Digibit R1, ahora vamos a ver como configurar un receptor Enigma2 como Sat-ip Cliente, en este ejemplo lo vamos a realizar con receptor Octagon SF8008 con imagen Openatv para ello vamos a seguir los siguientes pasos.

2.1 Instalacion de Sat-ip Cliente

En primer lugar es necesario instalar el plugin sat-ip cliente en caso que no este instalado en nuestro receptor para ello por terminal podemos ejecutar el siguiente comando:

opkg install enigma2-plugin-systemplugins-satipclient

Una vez realizada la instalacion es neceario reiniciar el receptor.

2.2 Configuracion Sat-ip Cliente

Una vez realizada la instalacion en este ejemplo en imagen Openatv en el menu configuracion de tuner observaremos que nos aparece Cliente Sat > IP

digi6

En este ejemplo el Octagon SF8008 actualmente solo permite 3 tuner a traves de satip, simplemente accedemos a cada uno de ellos y automaticamente detectara el digibit R1 pues pulsamos guardar en los tres

digi8

Y tendremos los 3 tuner Satip conectados

digi304

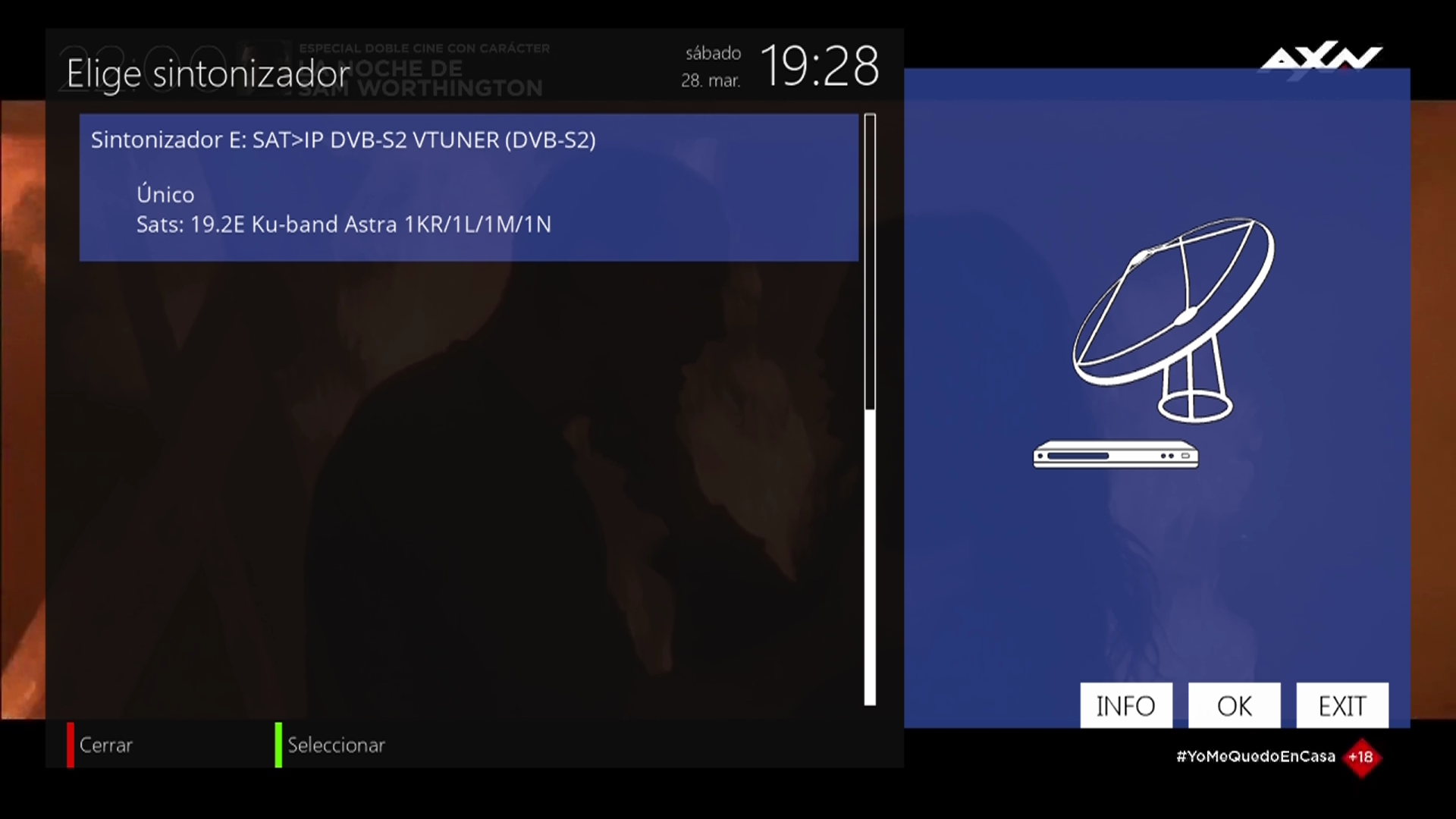

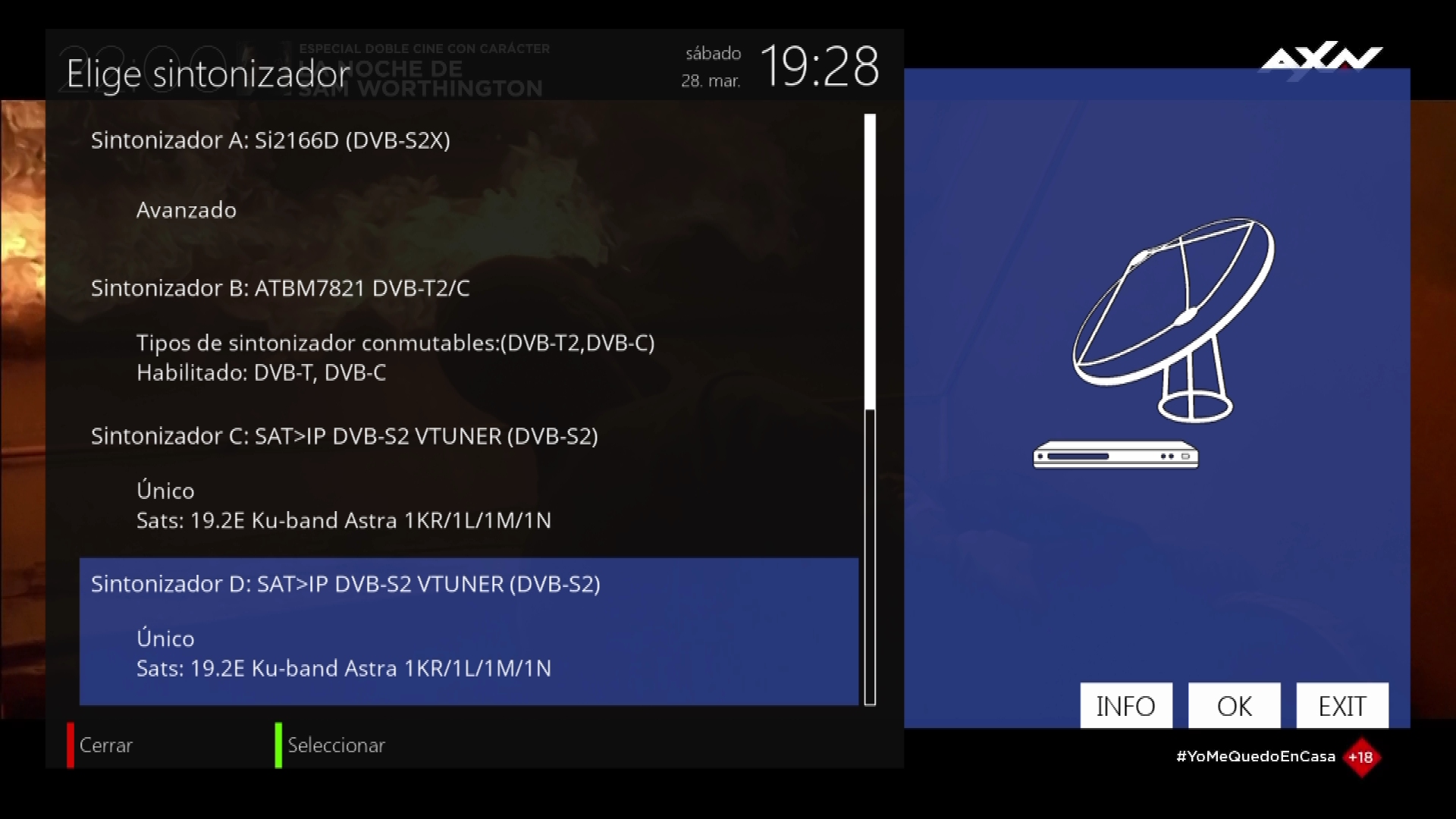

Ahora observamos que cuando accedemos al menu tuner del receptor nos ha aparecido tres tuner en este caso C D E

Ahora configuramos cada tuner o sea C D E de la misma manera como muestra la siguiente captura

digi400

y una vez configurados los tres tuner eso seria todo, ahora observamos como tenemos señal en los mismos

digi102

2.3 Test funcionamiento

Una vez configurado, ahora nuestro receptor en este caso tendra 4 tuner Satelite, el propio del receptor y en este caso 3 mas a traves de sat-ip, por lo que vamos a ver como lo podemos usar para repartir 3 stream por ejemplo y los tuner observaremos como se ocupan

digi700

digi1000

En nuestro digibit R1 en opcion monitor observaremos como estan ocupados dichos tuner

digi900
