SATPAL es un dispositivo que nos permite conectarnos con lnb unicable II que ademas de realizar funciones de medidor de campo a traves de un dispositivo móvil, realiza la función de Programador y herramienta de diagnóstico Unicable II usando un programa instalado en nuestro PC, que es lo que vamos a tratar en este articulo.
Consideramos importante que antes de empezar con la programacion del LNB unicable, entendamos su funcionamiento, recomendable leer previamente este articulo:
1. Requisitos previos

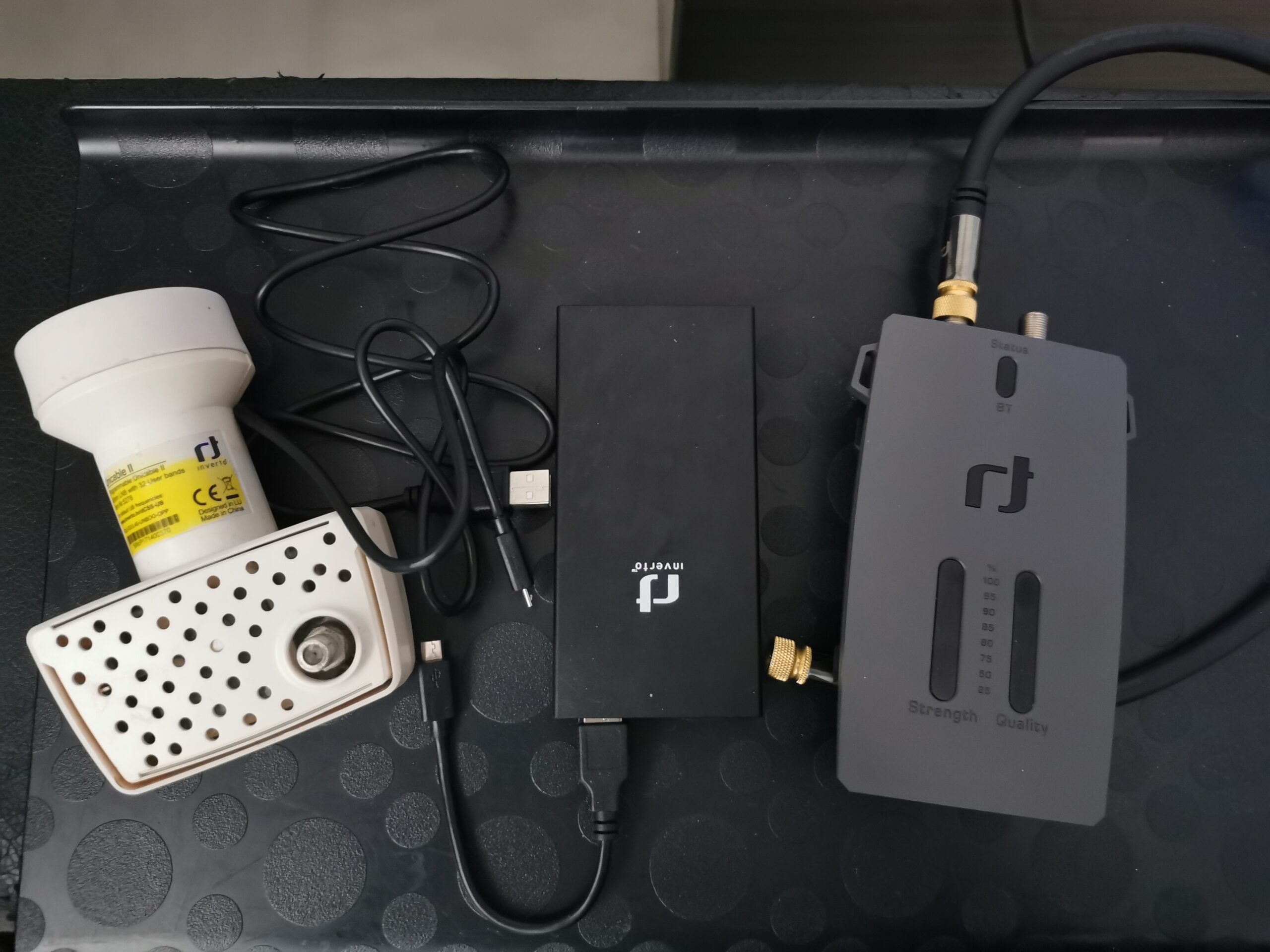

Para realizacion del articulo los requisitos que vamos a necesitar son:
- Dispositivo SaTPal de inverto : Mas informacion en su web oficial
- Lnb unicable II: Mas informacion en su web oficial
- Programa para pc: Descarga Satpal Controler
- Cable coaxial

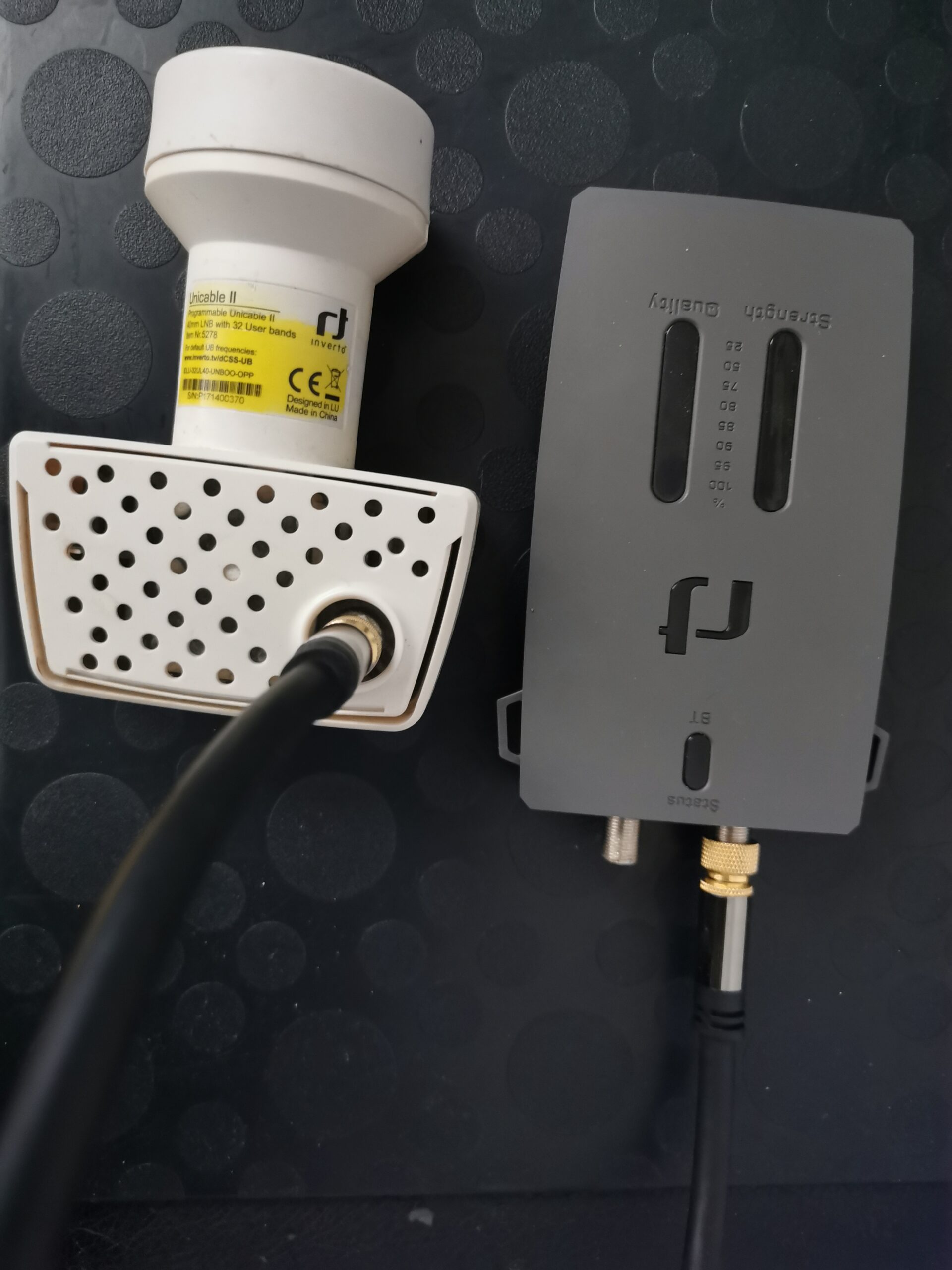

2. Conexion de Elementos

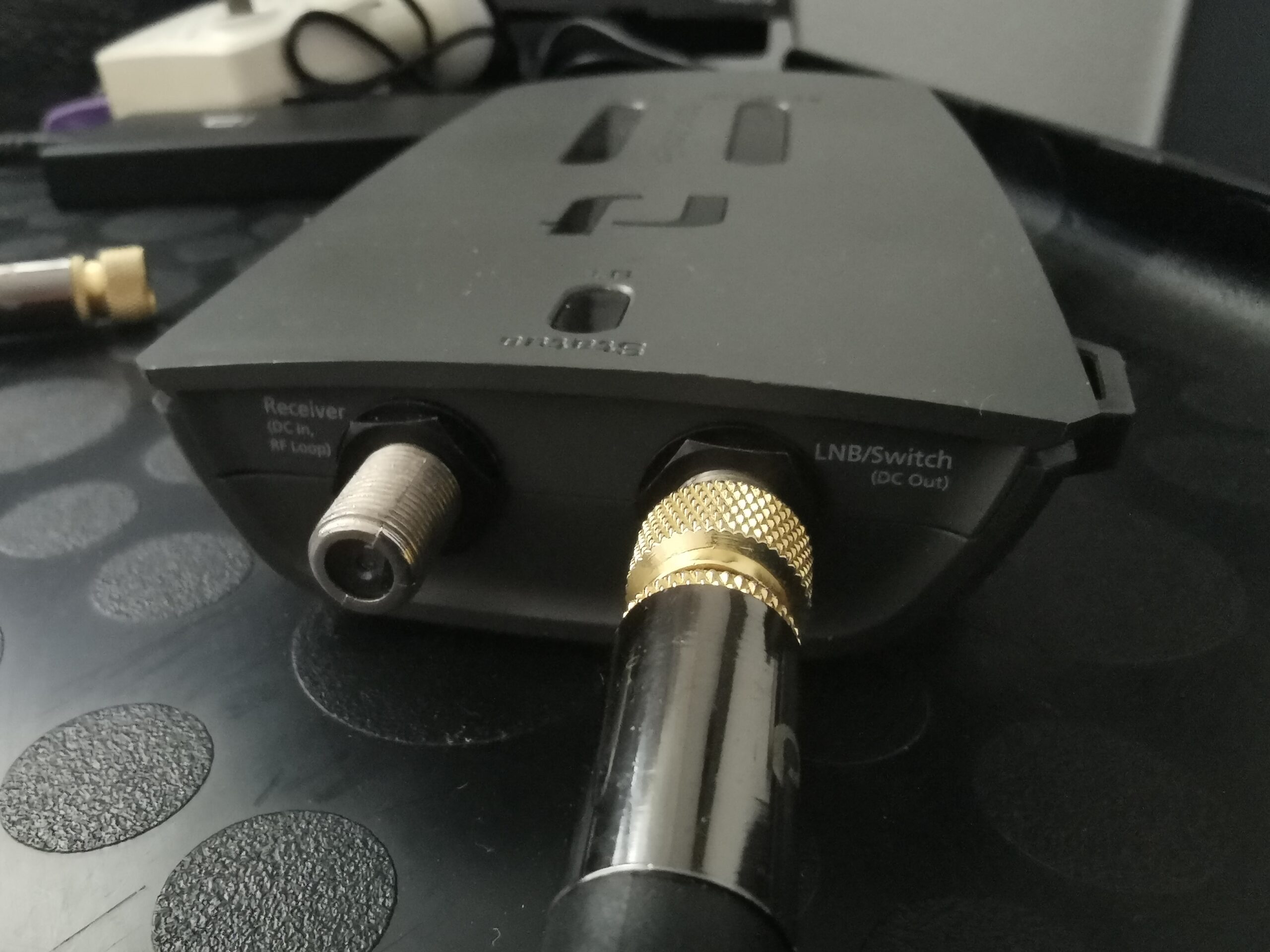

1. Conectamos un extremo del cable coaxial en la entrada de Satpal lnb/Switch
2. Conectamos el otro extremo del cable coaxial al conector F del lnb unicable II

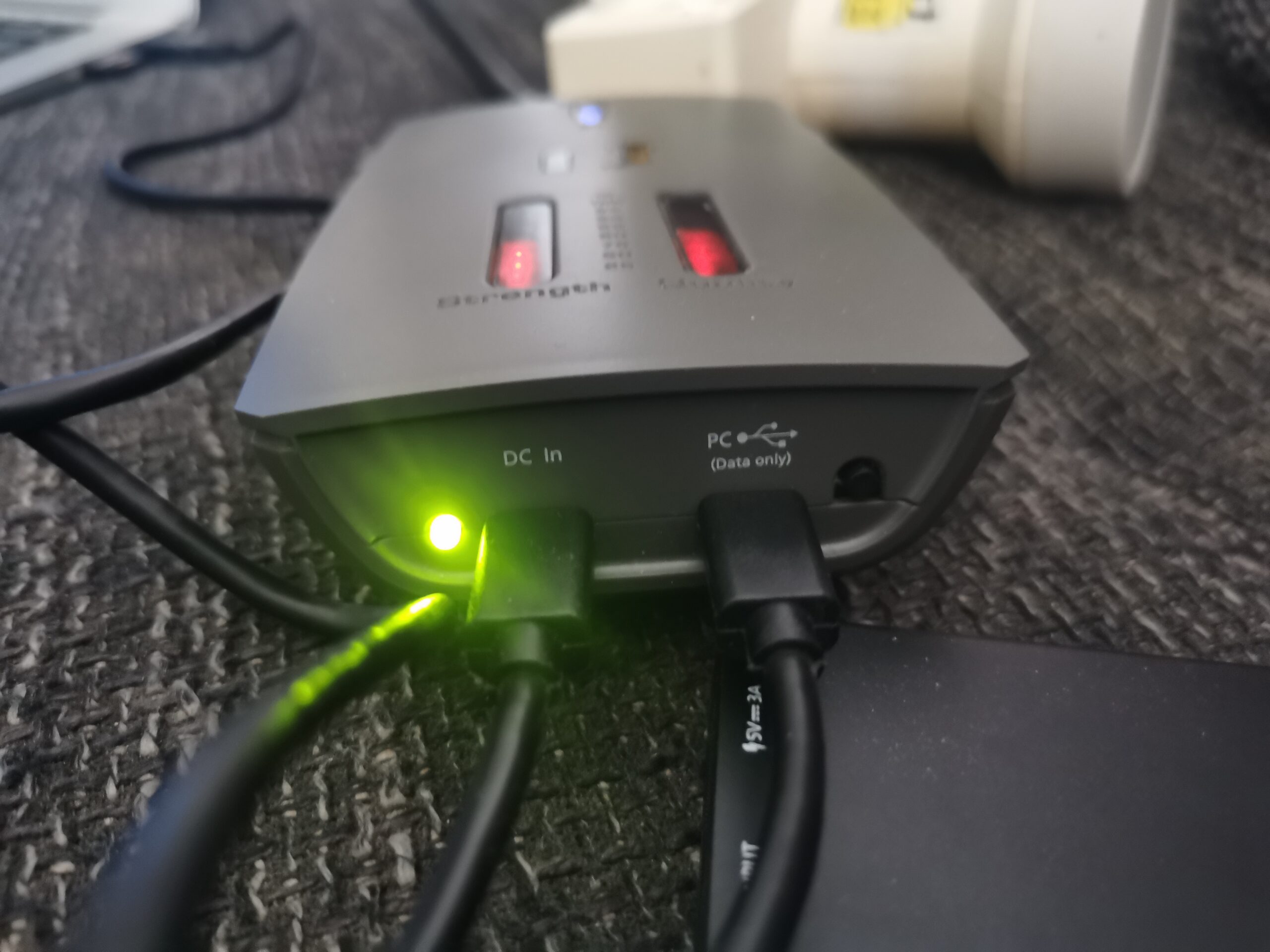

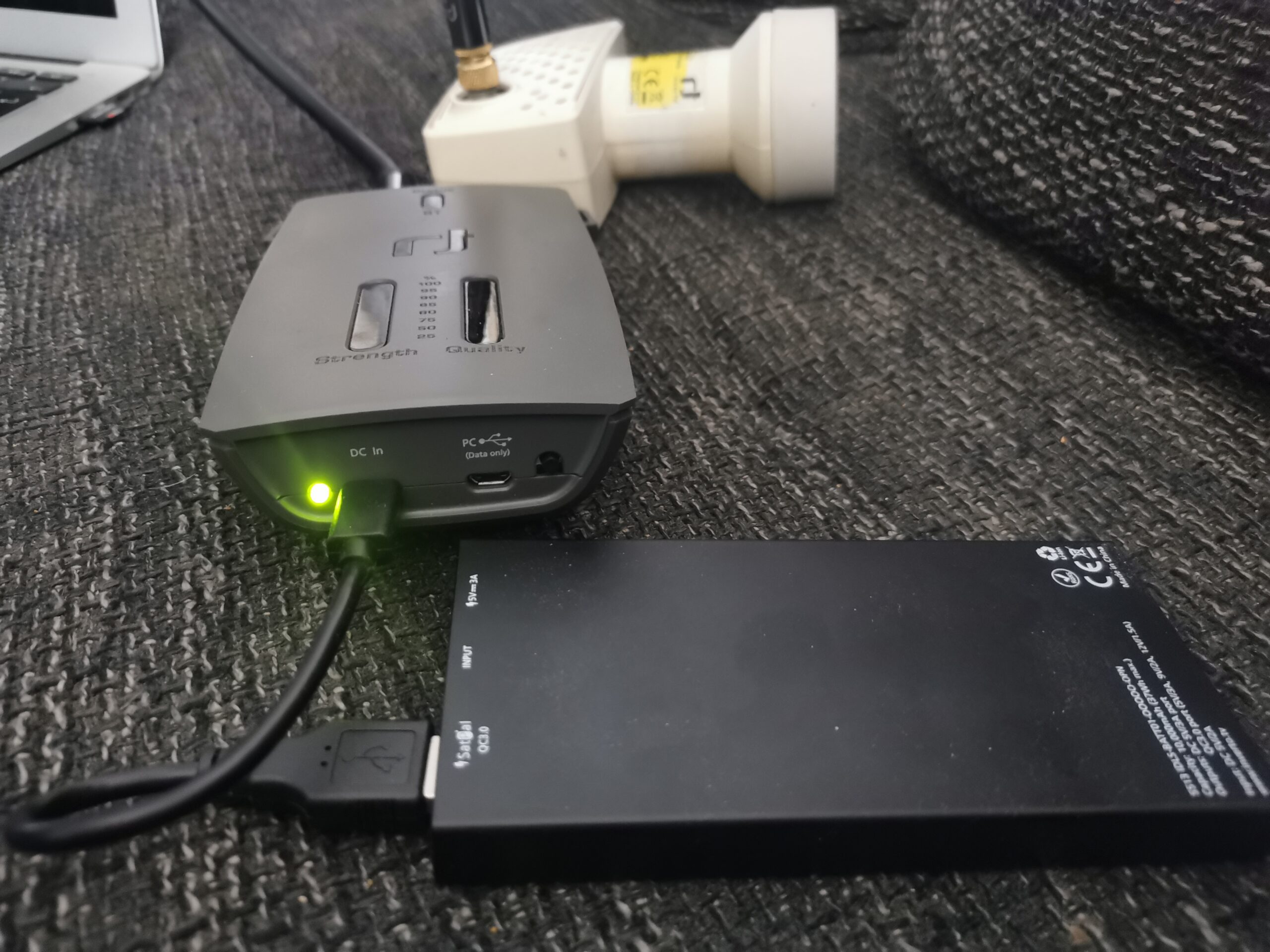

3. Conectamos el dispositivo SatPal a la bateria (incluida), para proporcionarle corriente, es importante que satpal reciba esta corriente a traves de su bateria, ya que la corriente que le proporciona el puerto de datos de conexion al pc no le da la suficiente para la manipulacion del lnb.

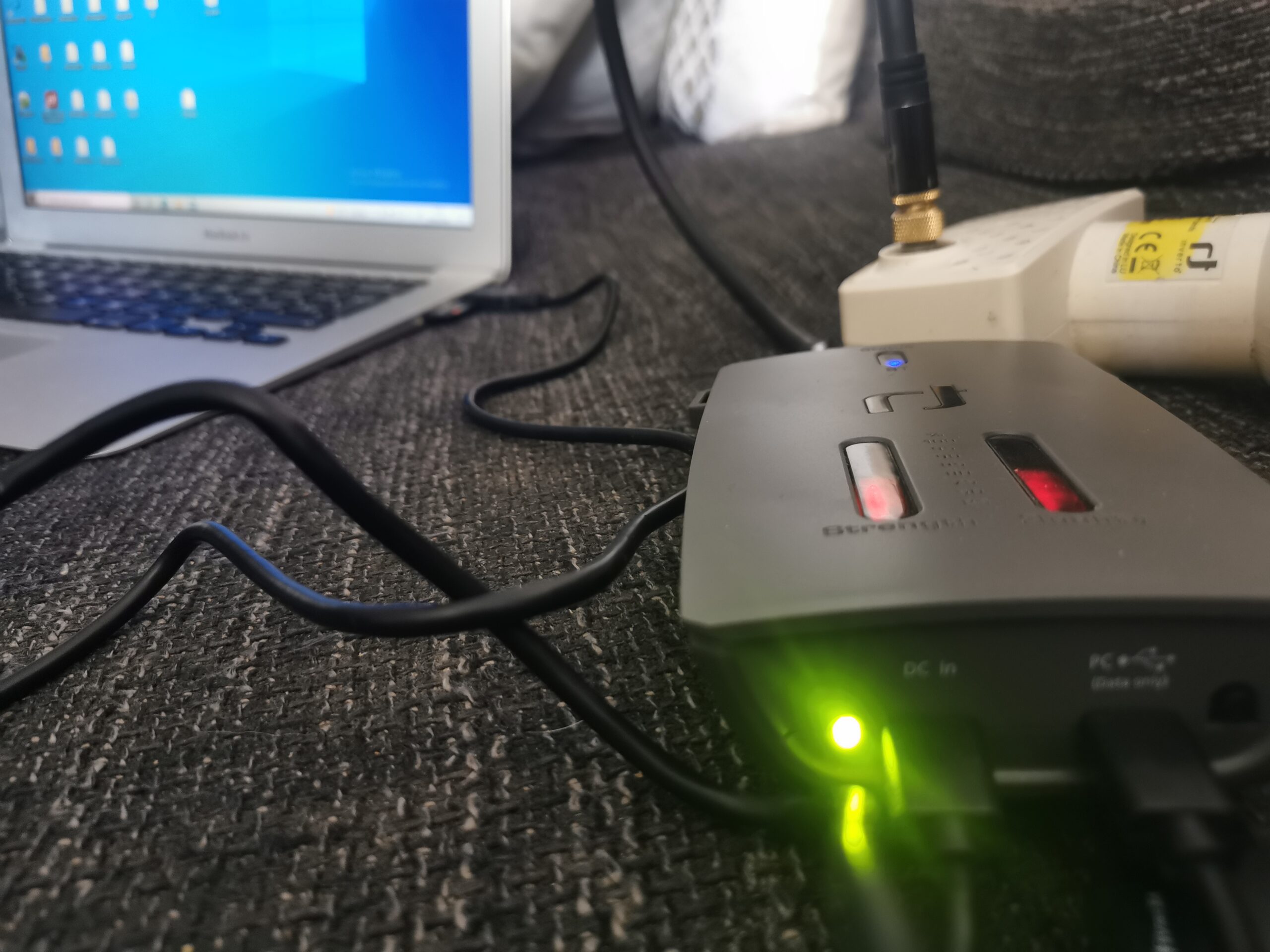

4. Conectamos el SatPal al pc
3. Uso SatPal Controler

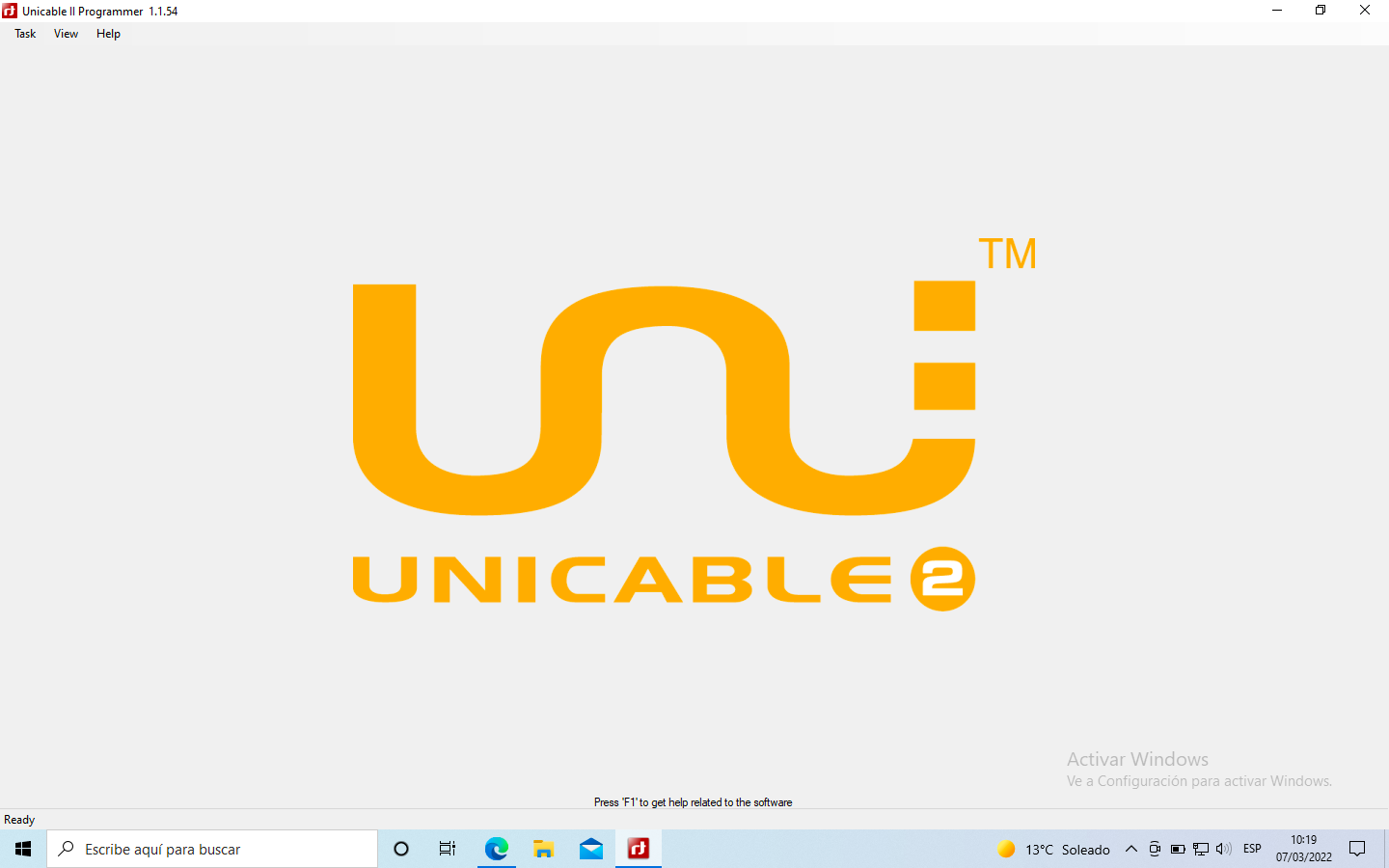

Una vez hemos realizado la conexion, ahora vamos a ver el uso del programa SatPal Controler y nos aparecera la siguiente interfaz:
3.1. Comprobacion de la conexion

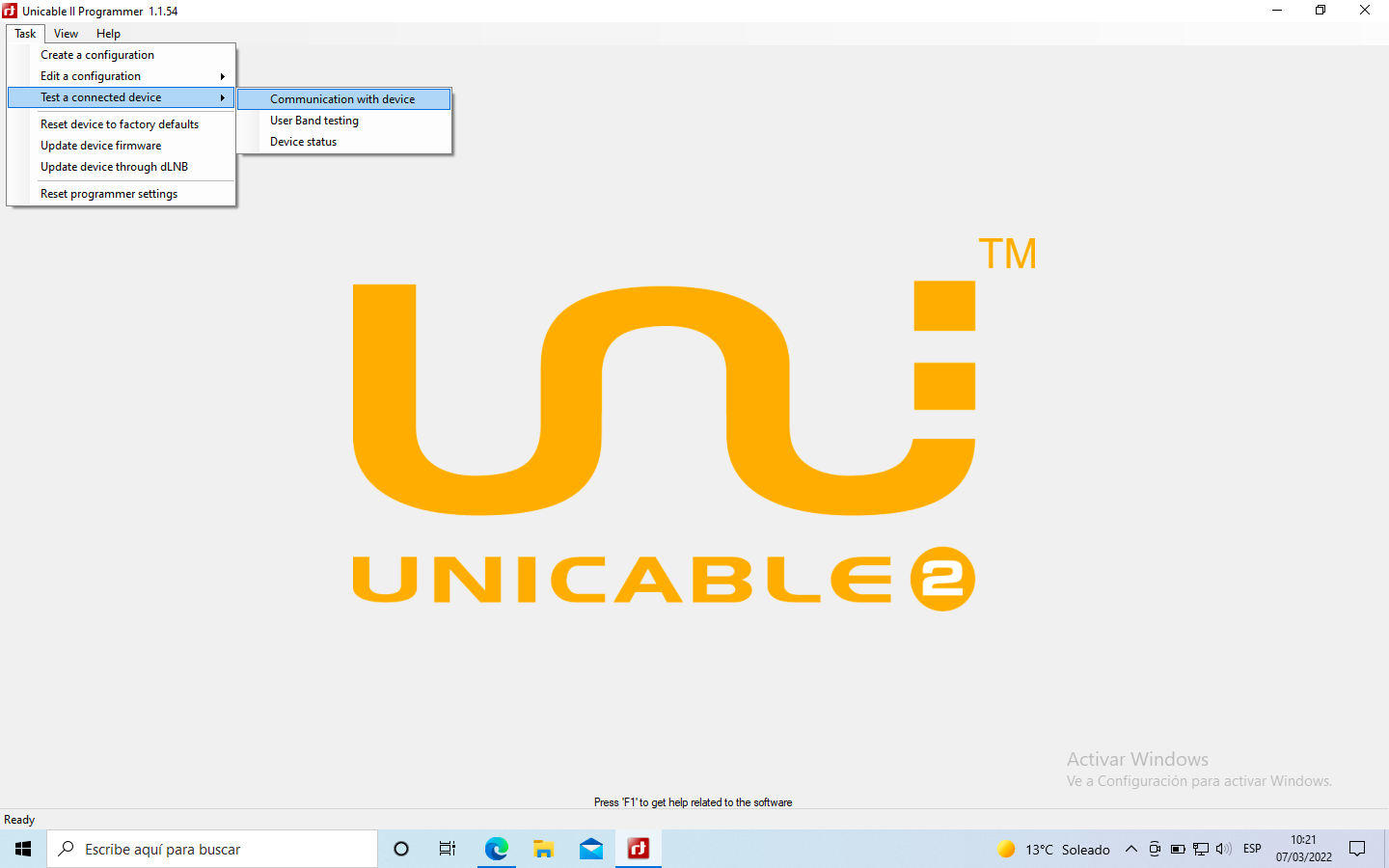

En primer lugar es importante comprobar que hay conexion establecida con el lnb unicable para ello pulsamos en task y seleccionamos Test a connected Device – comunication with device

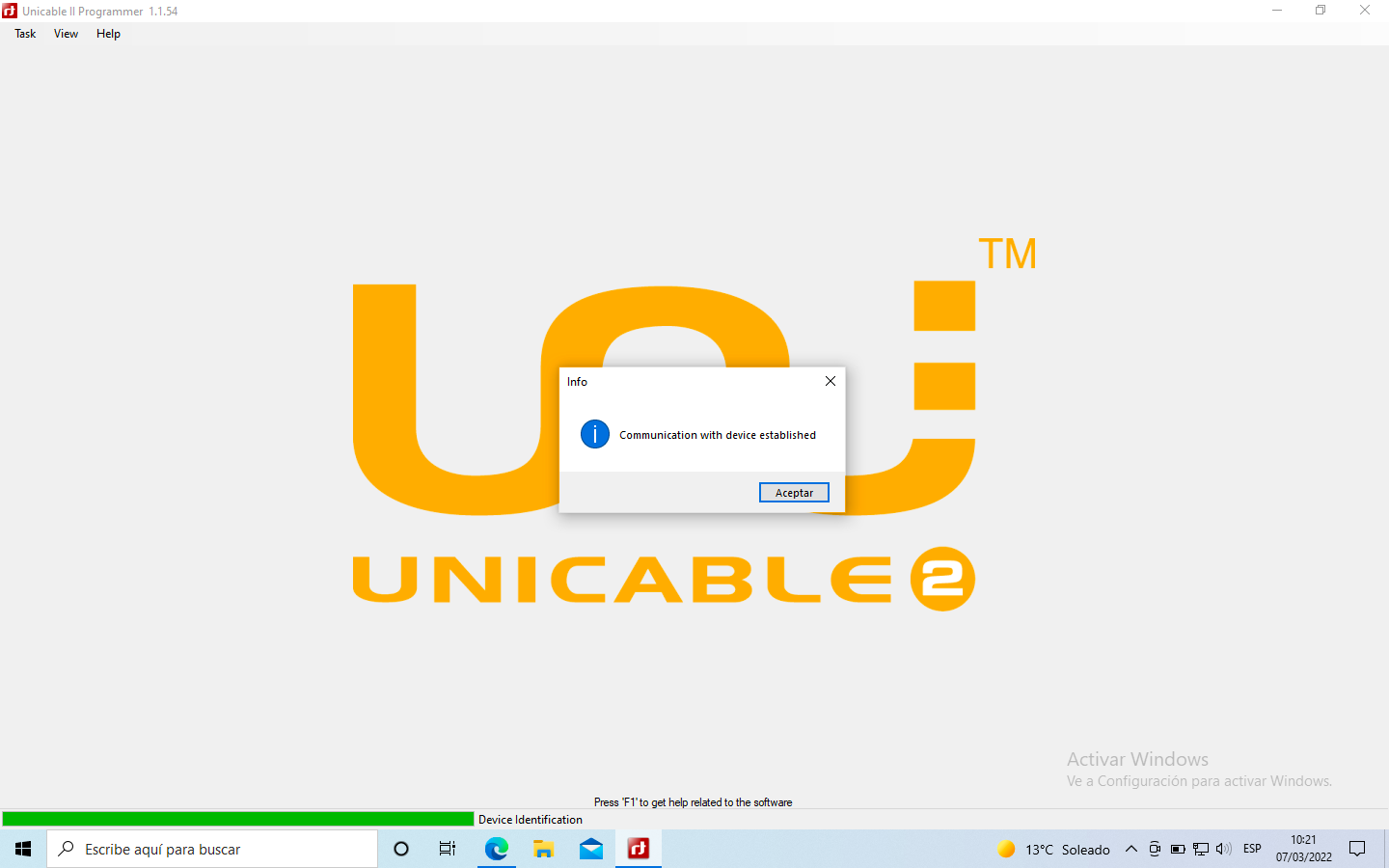

Todo es correcto nos aparecera mensaje de conexion establecida

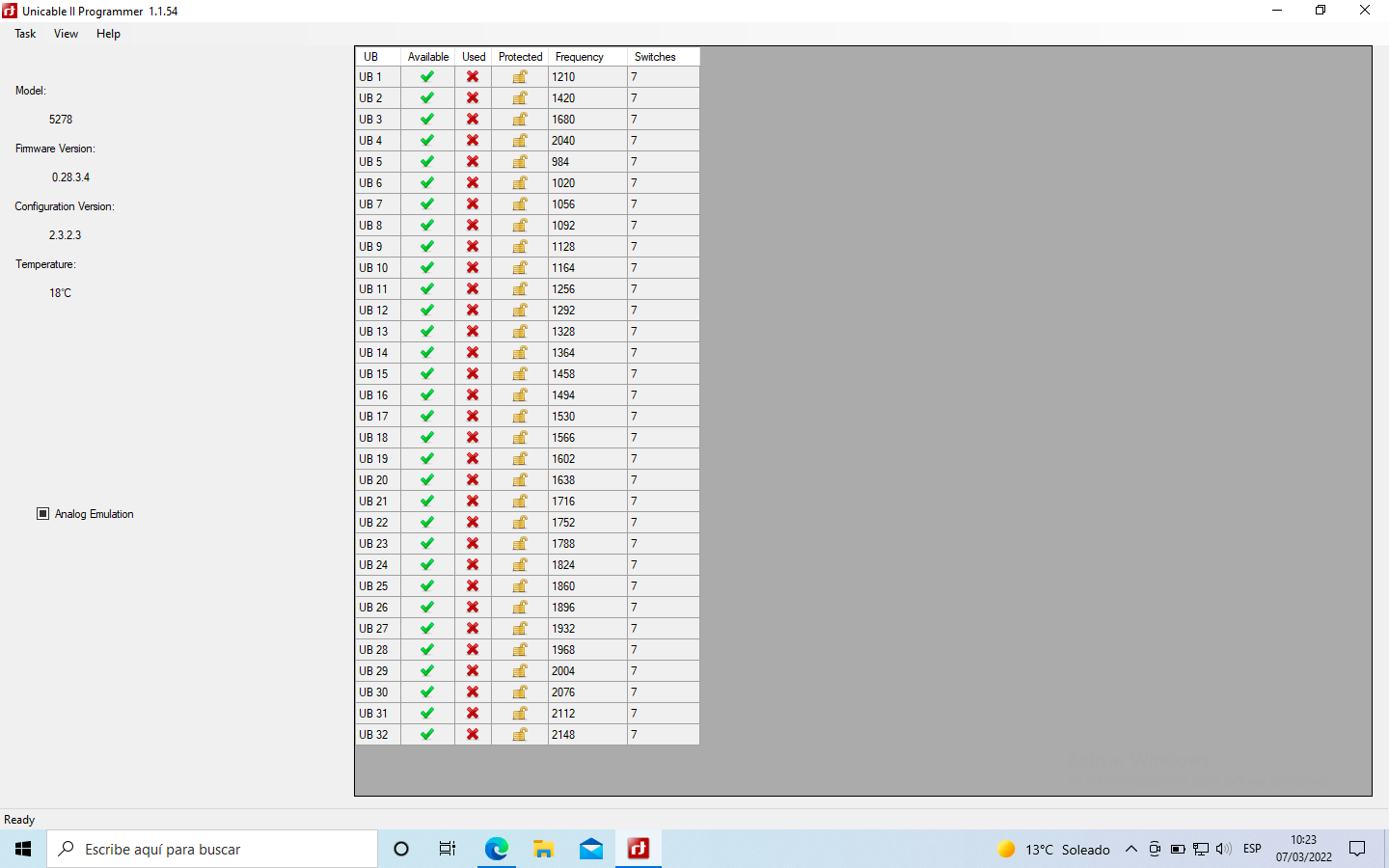

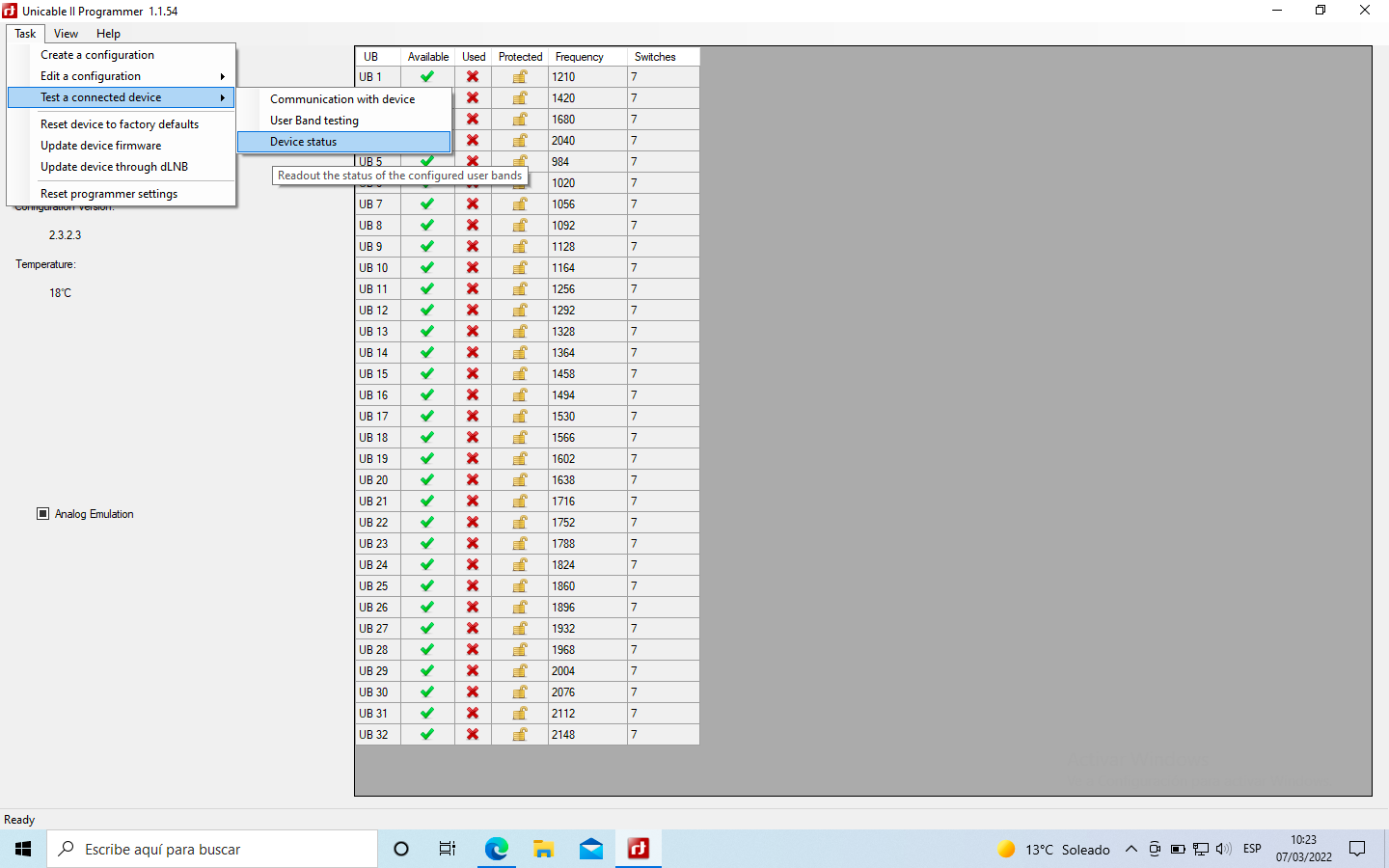

Una vez que la conexion hemos comprobado que esta establecida podemos pulsar sobre task y seleccionamos Test a connected Device – device status
Mostrandonos en este caso:
- Modelo de lnb unicable
- firmware
- temperatura
- el uso de las bandas de usuario
3.2. Realizar programacion del lnb unicable

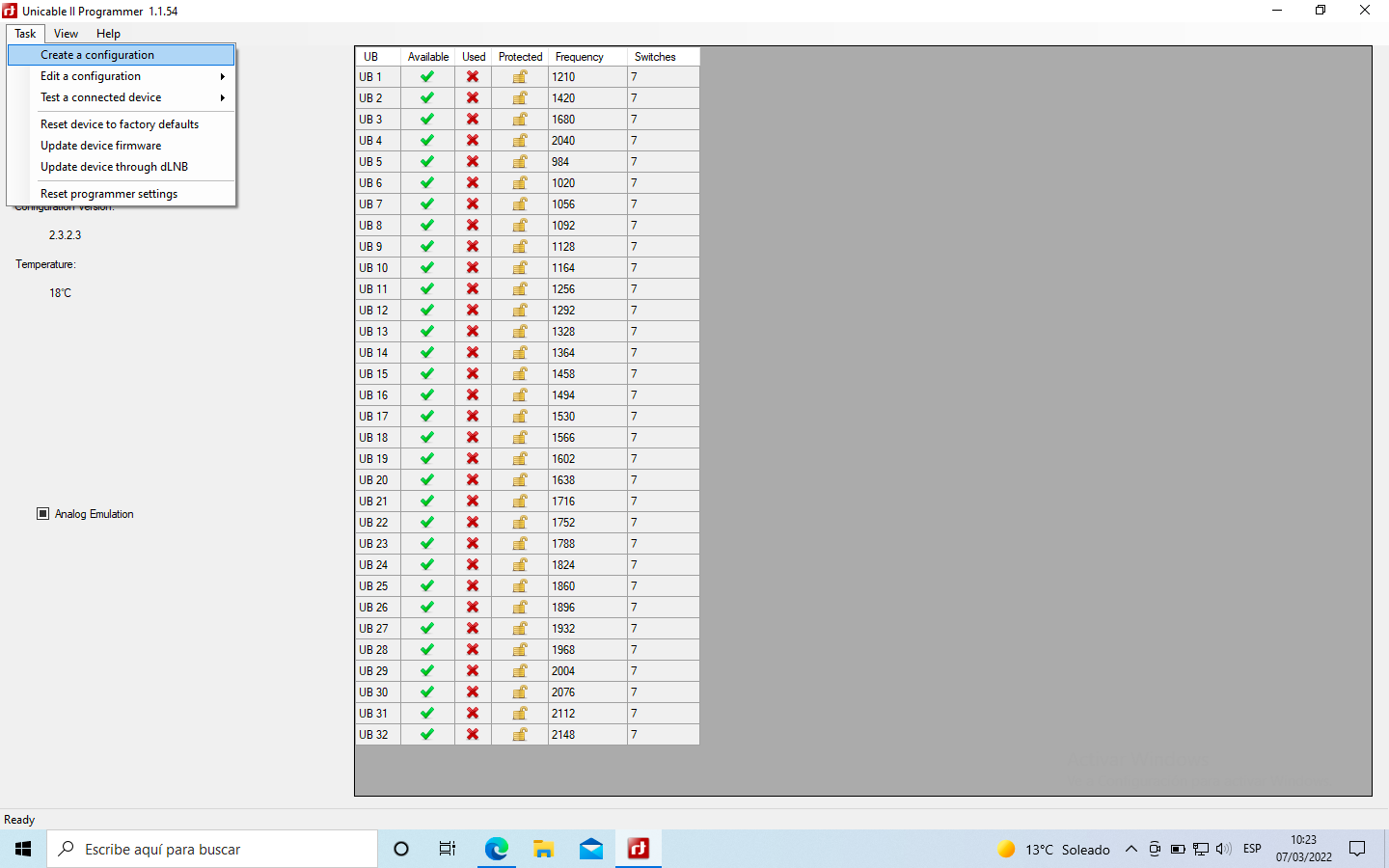

Ahora vamos a ver las distintas posibilidades de programacion que permite el lnb unicable, para comenzar pulsamos sobre task y selecionamos Create a configuration

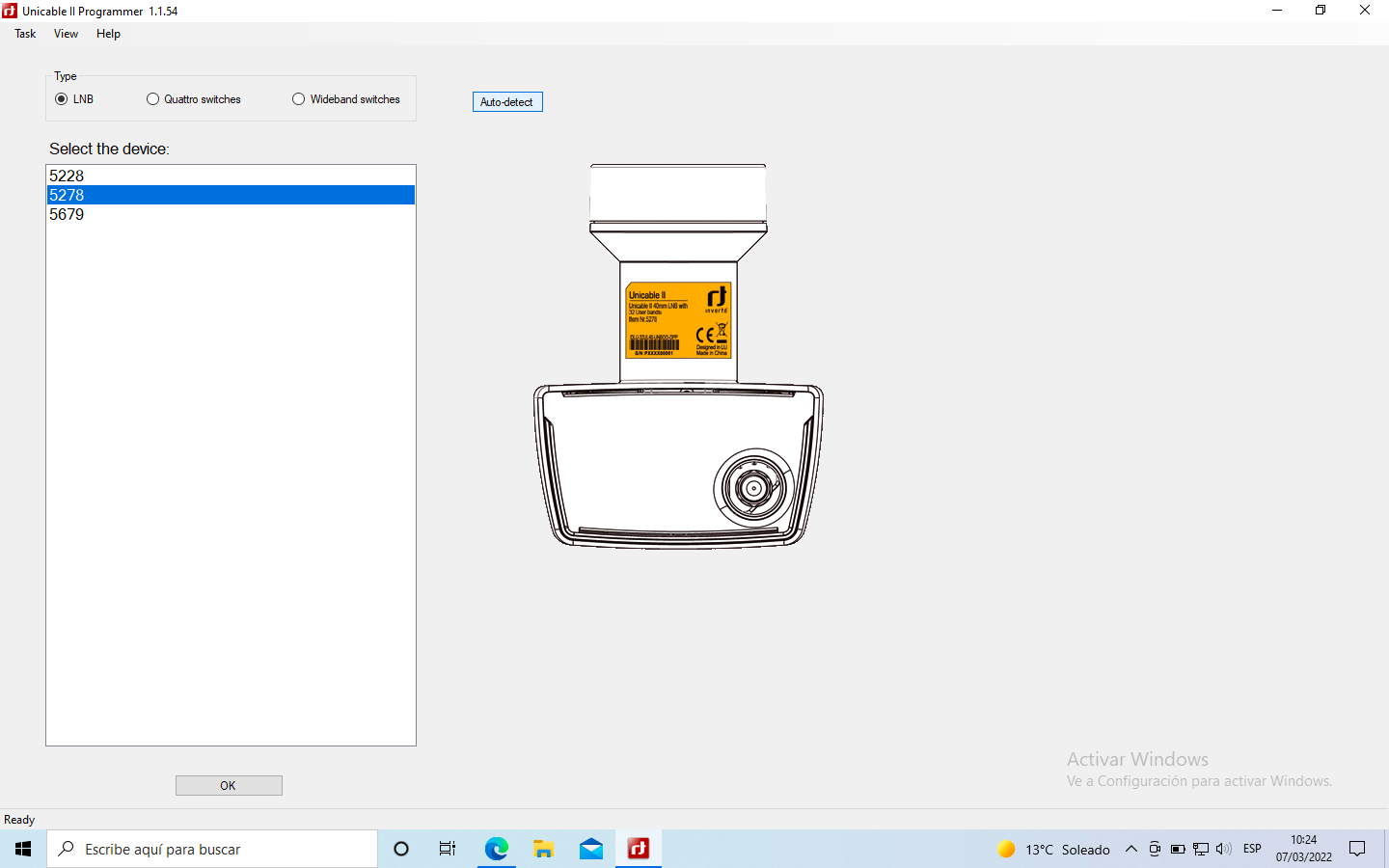

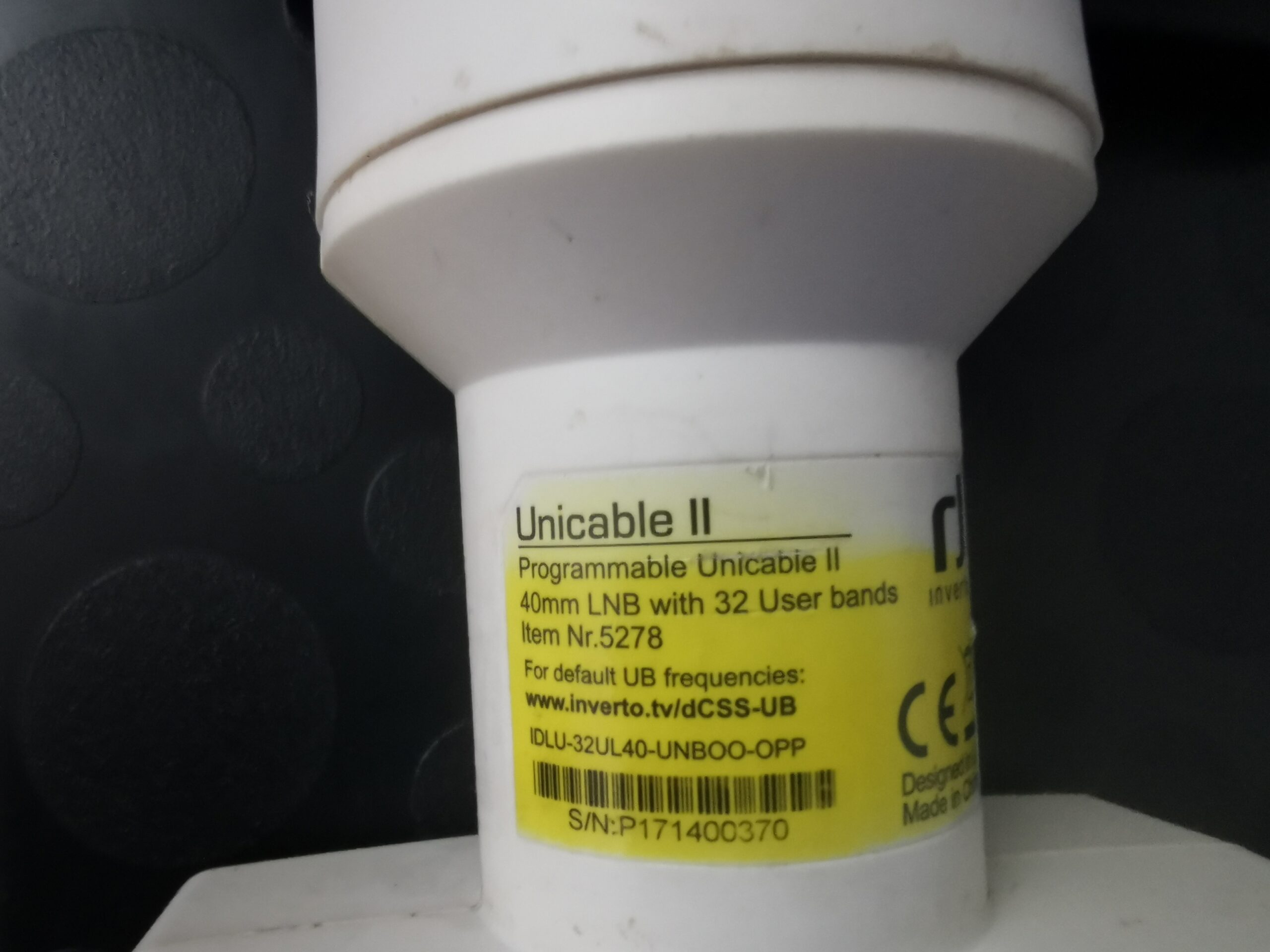

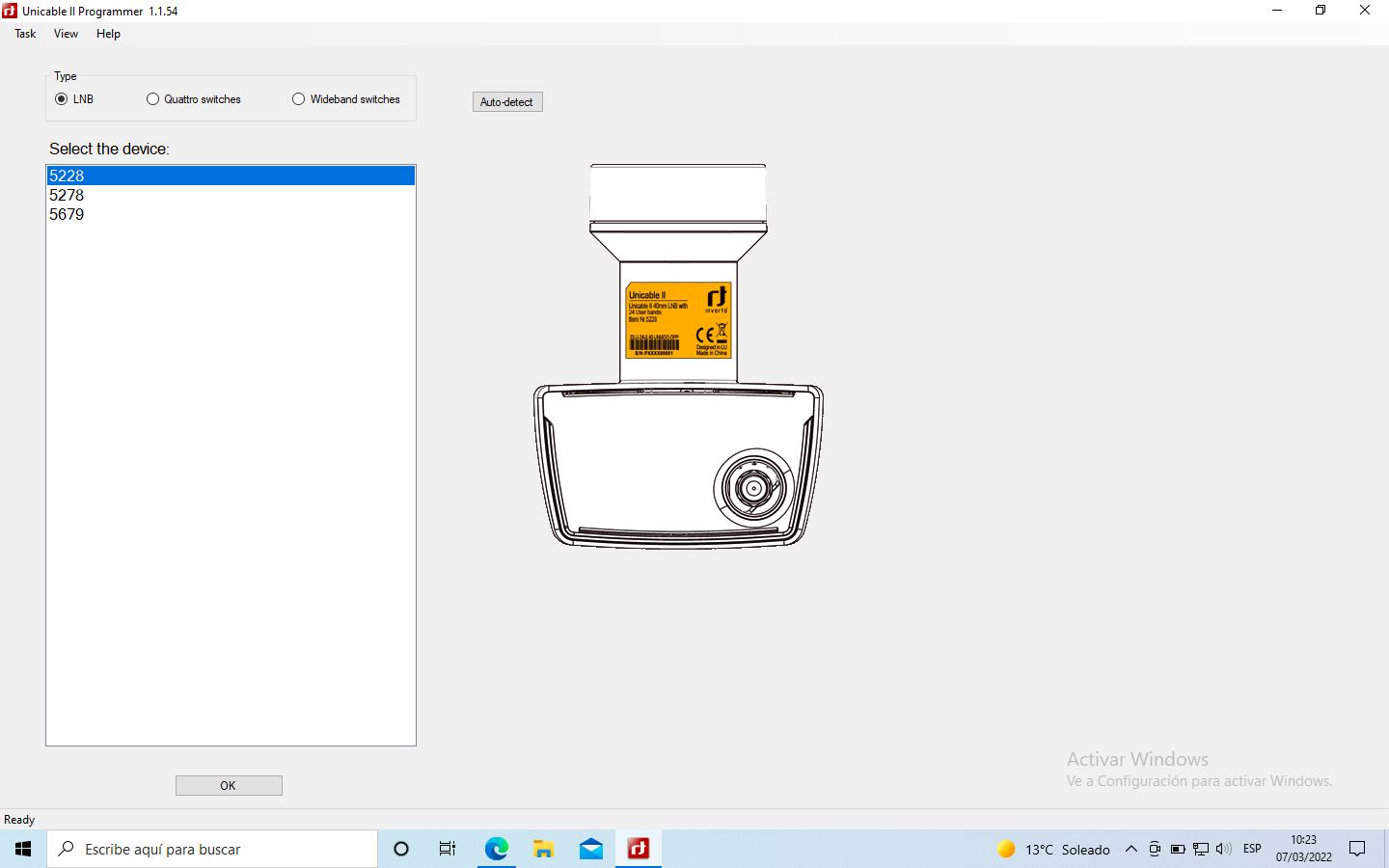

Ahora debemos seleccionar el modelo de lnb unicable que tenemos, para ello o podemos leer la etiqueta que tiene el lnb donde nos aparece le modelo, en este caso como se observa modelo 5278 y seleccionar en el programa manualmente el modelo
Tambien podemos pulsar sobre Autodetect y nos autoseleccionara el programa el modelo de lnb al que esta conectado
En este caso como hemos mencionado nos aparecera 5278

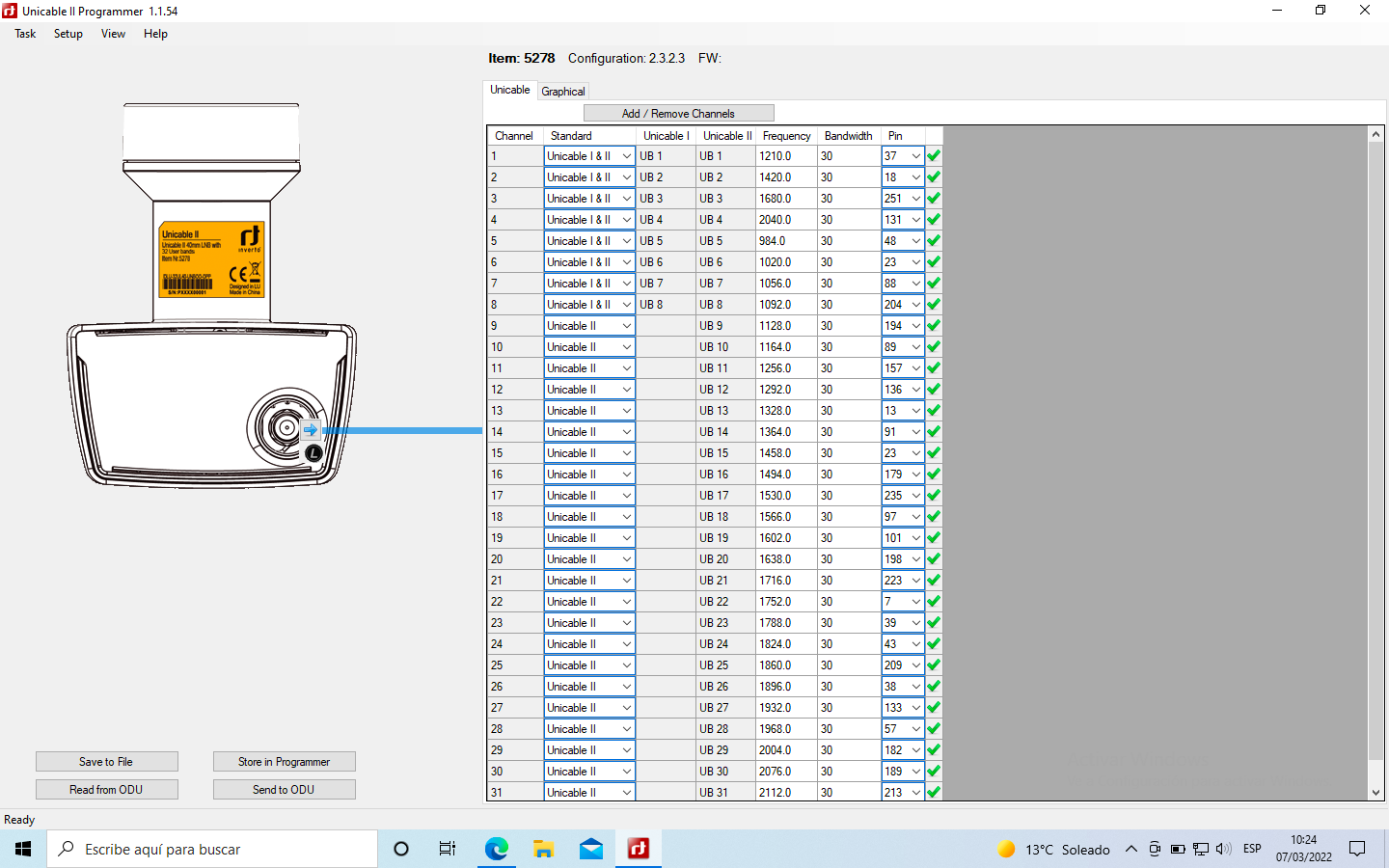

Tras seleccionar el modelo lnb unicable pulsamos OK y ahora ya nos aparecera la interfaz de configuracion.

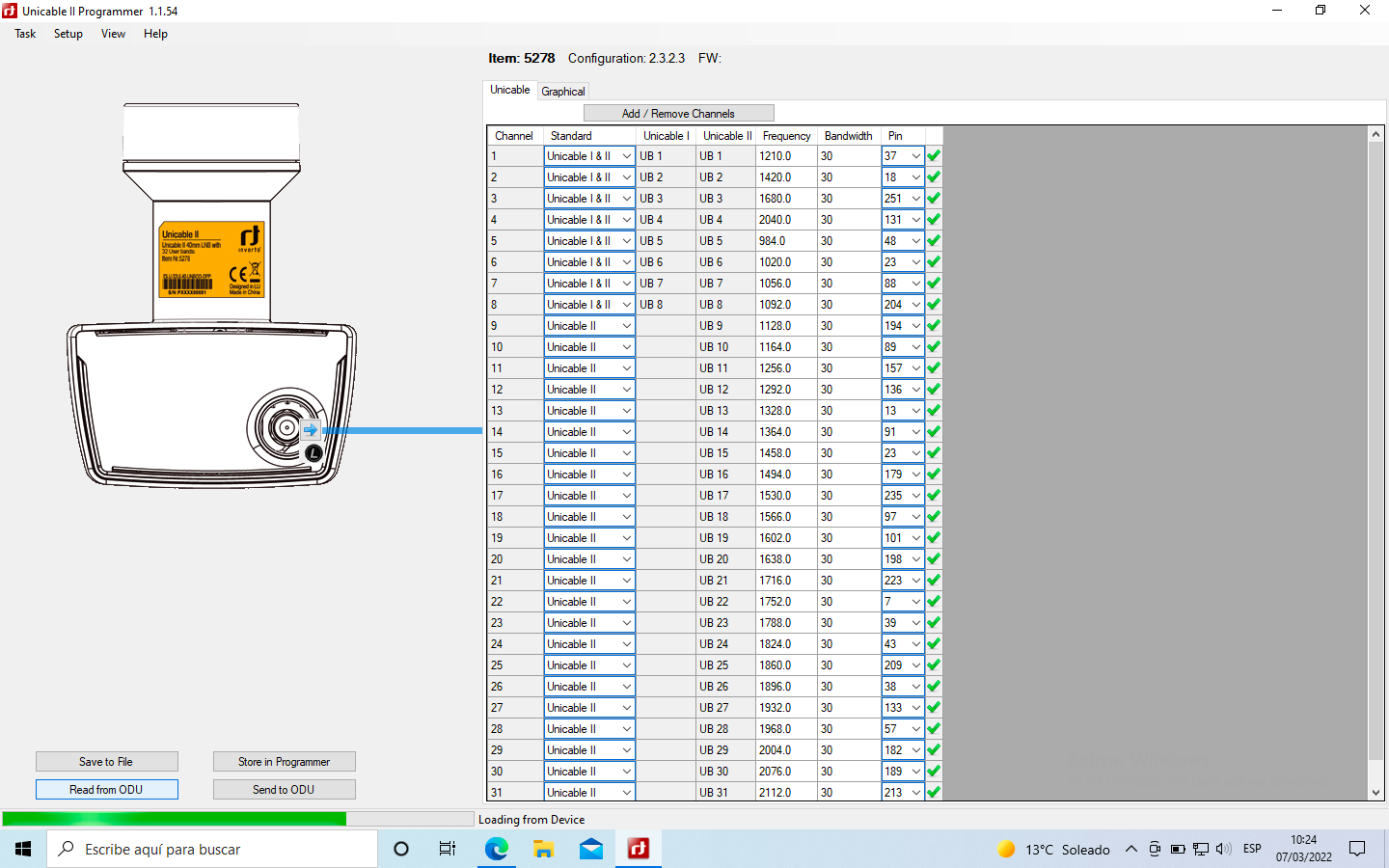

Lo mas recomendable, ahora seria realizar una lectura de la configuracion que tiene el lnb unicable y asi editar sobre ella, para ello ahora pulsaremos sobre la pestaña read for ODU y comenzara la lectura de configuracion que tiene el lnb, tardara unos segundos que observaremos el progreso en barra de progreso
3.2.1. Opciones de configuracion de programacion
Ahora ya nos ponemos manos a la obra para realizar la configuracion y posterior envio de la configuracion realizada al lnb unicable, para ello antes de continuar vamos a comentar unos aspectos basicos, que luego vamos a aplicar:
- El lnb unicable tiene 4 posiciones SAT cuya nomenclatura es A B C D, que se corresponderian en las configuraciones de los receptores con LNB1 LNB2 LNB3 LNB4, por defecto los lnb unicable las 4 posiciones SAT estan activadas, nosotros podemos cambiar esa configuracion por defecto y Activar una sola de las posiciones SAT, esto se utiliza cuando tenemos dos lnb unicable que deseamos usarlos en un solo cable coaxial para que asi si configuramos un lnb con posicion A y otro con posicion B, los dos lnb podrian usar las mismas bandas de usuario sin problema.
- El lnb unicable como se explico en el articulo al principio al que hemos hecho referencia la Banda frecuencias intermedia esta dividida en sub-bandas de usuario (UB), que las relacionamos en los receptores en la configuracion con los SRC, con el programa estas bandas podemos editar su frecuencia o desactivar las frecuencias de banda que deseamos, para que podriamos desactivar algunas de estas frecuencias de banda de usuario, pues por ejemplo si tienemos un lnb unicable NO PROGRAMABLE, y deseamos usar un lnb unicable junto al no programable por el mismo cable coaxial, entonces en el lnb programable desactivariamos los UB que fueran iguales al no programable.
- El lnb unicable tiene dos sistemas que son dinamico ( se usan 32 UB y cada UB tiene acceso a cualquier frecuencia del satelite, en resumen se pueden conectar al mismo 32 receptores totalmente independientes entre ellos) y la otra opcion es estatico ( a cada UB se le puede asignar una frecuencia de satelite fija, que significa que en este metodo se podran conectar un numero ilimitado de receptores al lnb pero limitados solo a 32 frecuencias)
Tras estas pequeñas nociones, ahora vamos a ver como realizar diferentes configuraciones y envio de las mismas al lnb unicable.

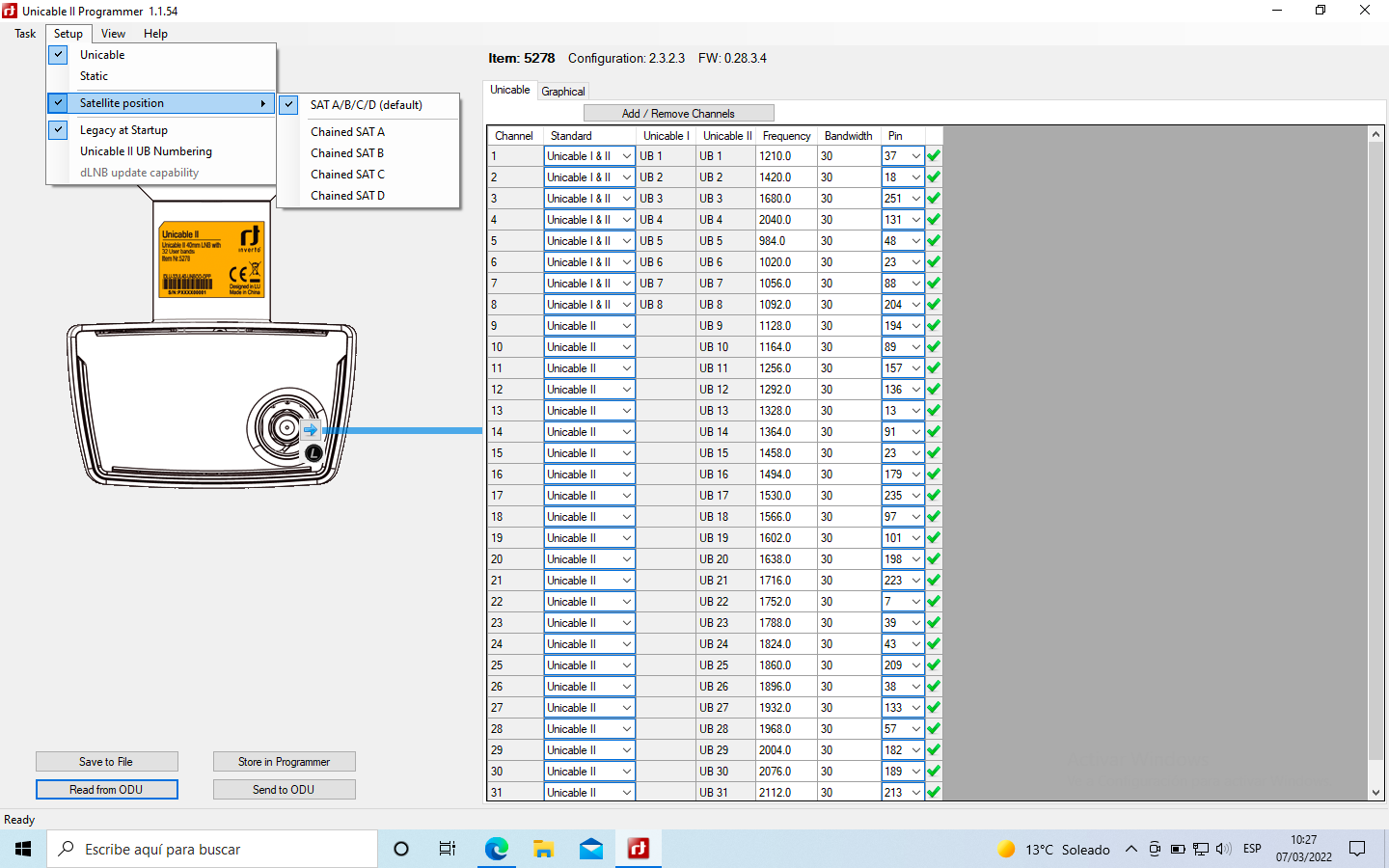

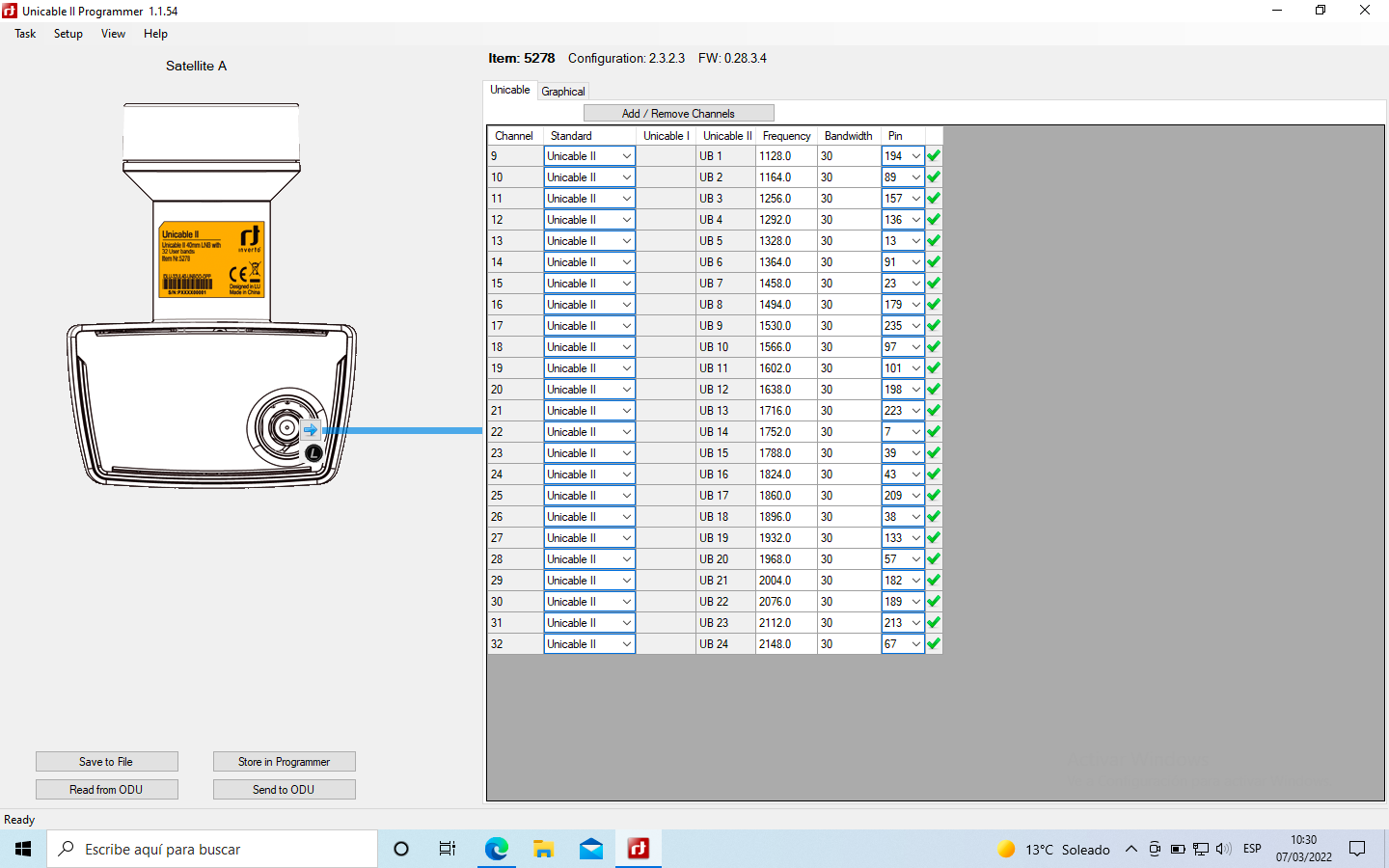

Opcion 1: Modificar las posiciones Satelite: Para modificar las posiciones satelite, pulsamos en Setup – Satelite position y marcamos o la primera opcion que seria las 4 a la vez o marcariamos que posicion satelite deseamos que use el lnb
En este ejemplo marcamos posicion SAT A

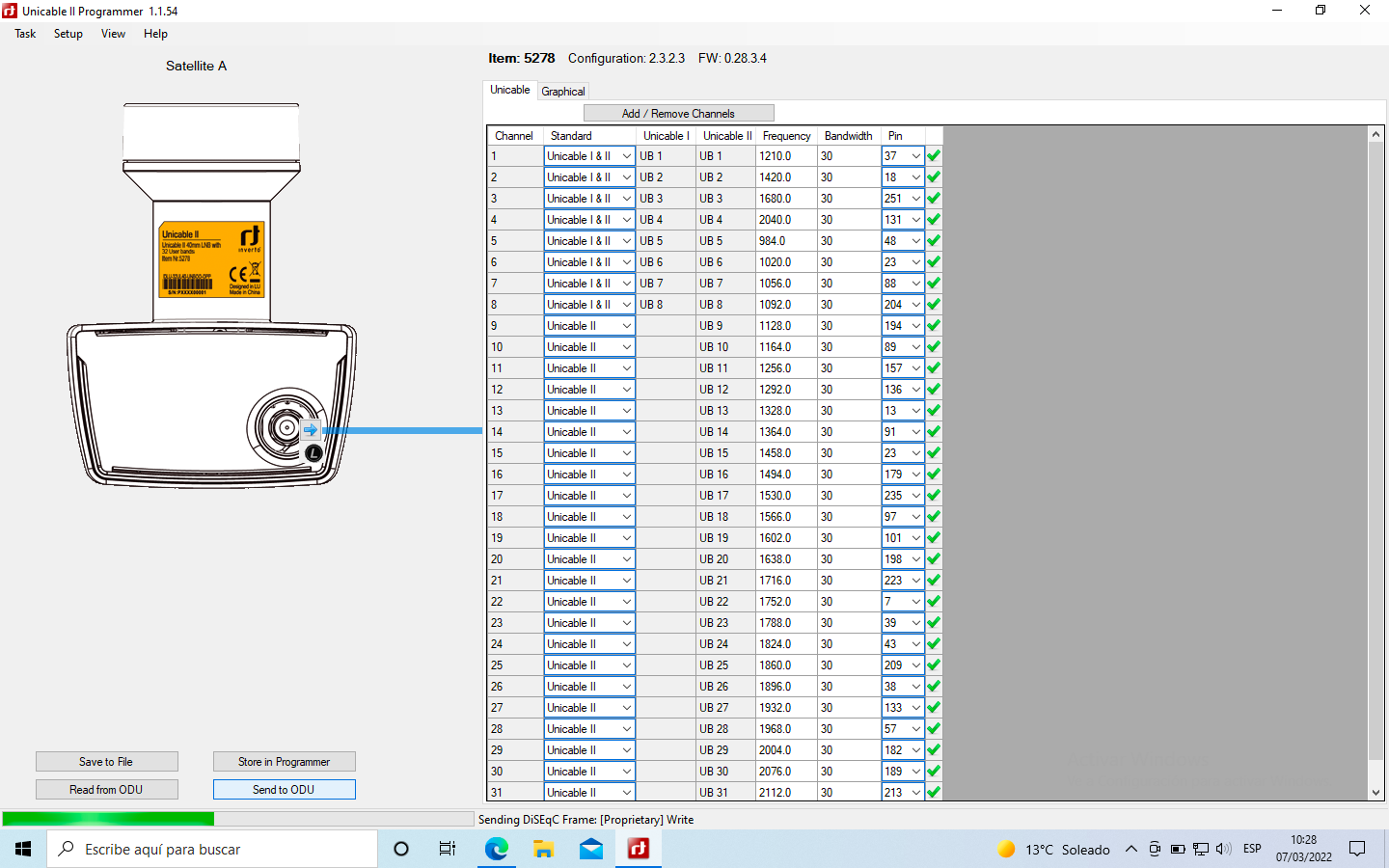

Una vez hemos marcado la posicion Sat A para el envio de esta configuracion al lnb unicable pulsamos sobre la pestaña Send to ODU y observaremos la barra de progreso de envio
Al finalizar el envio nos aparecera mensaje que nos indica que es necesario reiniciar el lnb pulsamos en si y eso seria todo.

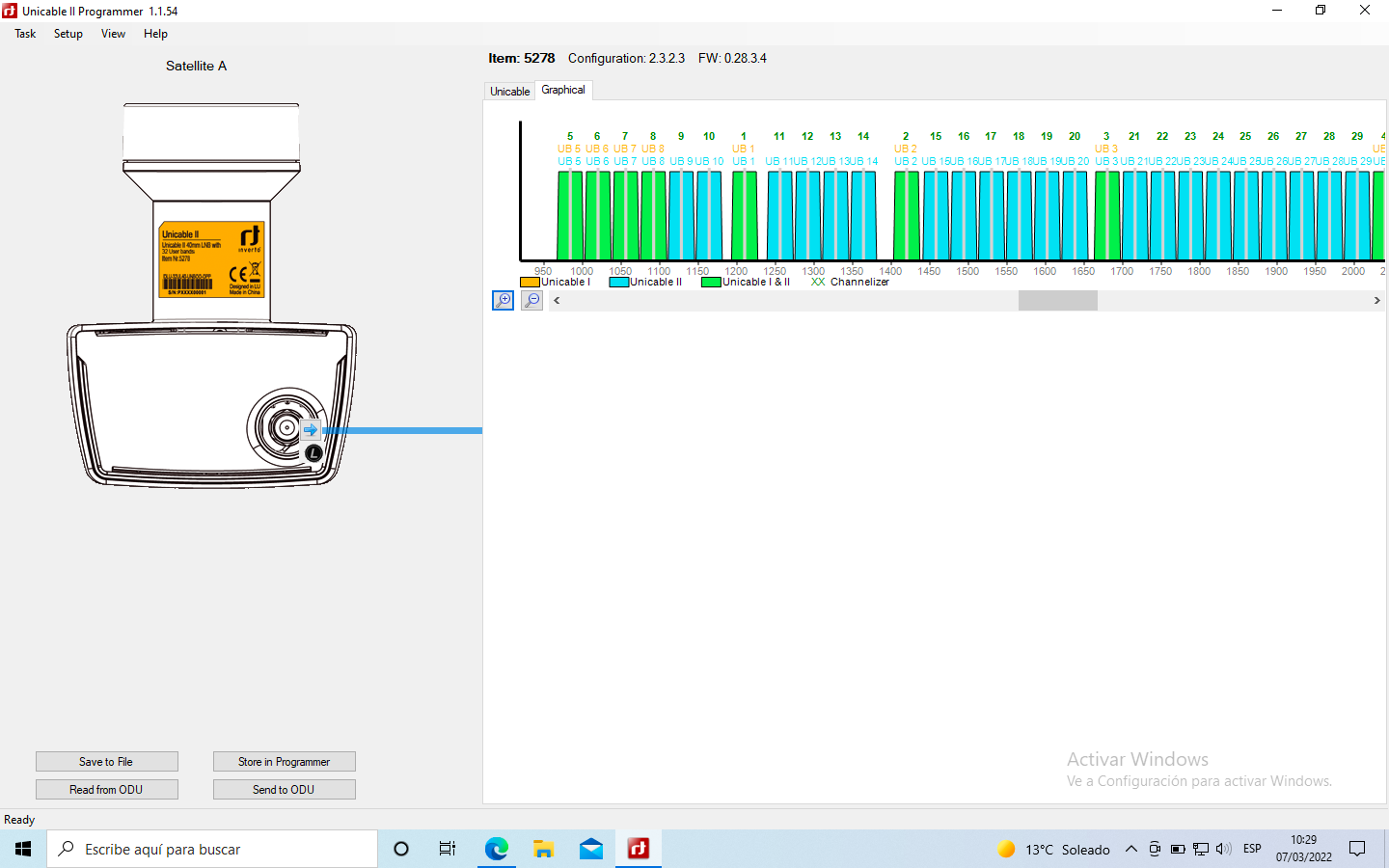

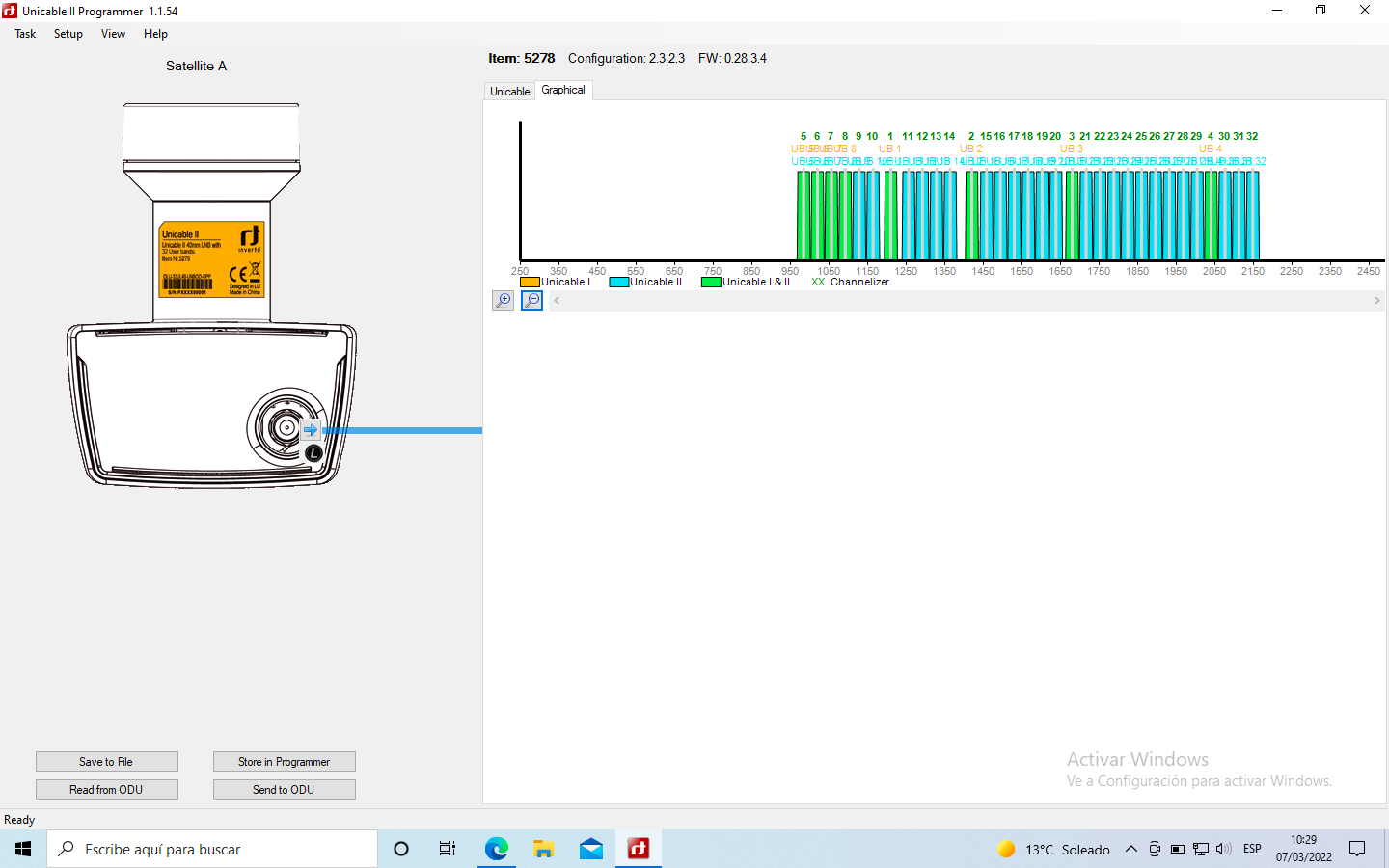

Opcion 2: Modificacion de UB: En este caso podemos o modificar las bandas de usuario o desactivarlas, en caso de querer modificar las bandas de usuario lo mejor es hacerlo en modo grafico ya que no puede haber dos bandas superpuestas por lo que en modo grafico lo veremos mejor
Podemos marcar la banda de frecuencia que deseemos y arrastrarla con el cursor -raton del pc a la poscion que deseemos de este modo cambiara la frecuencia de banda del mismo.

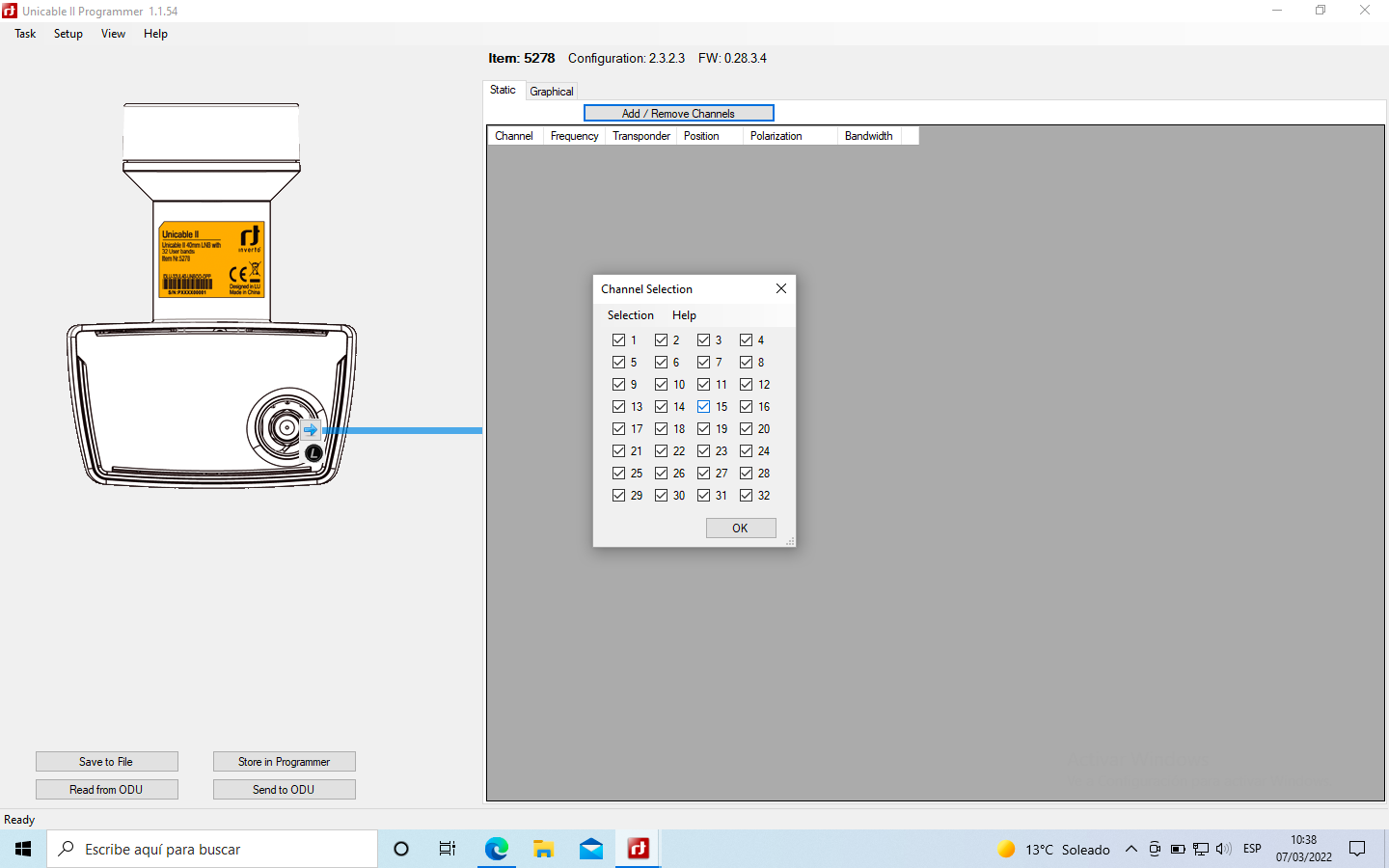

otra opcion quizas mas recomendable es desactivar bandas, ya que muy raramente vamos a usar los 32 UB, por lo que si deseamos combinar el lnb programable con otro no programable, simplemente seria desactivar los UB para que no coincidan, para ello boton derecho y desmarcariamos los UB que deseamos desactivar
Tras ello pulsamos ok y ahora observaremos que solo nos apareceran los UB que dejemos marcados estando los otros desactivados
Para enviar la configuracion al lnb unicable pues igual que vimos pulsariamos sobre Send to ODU

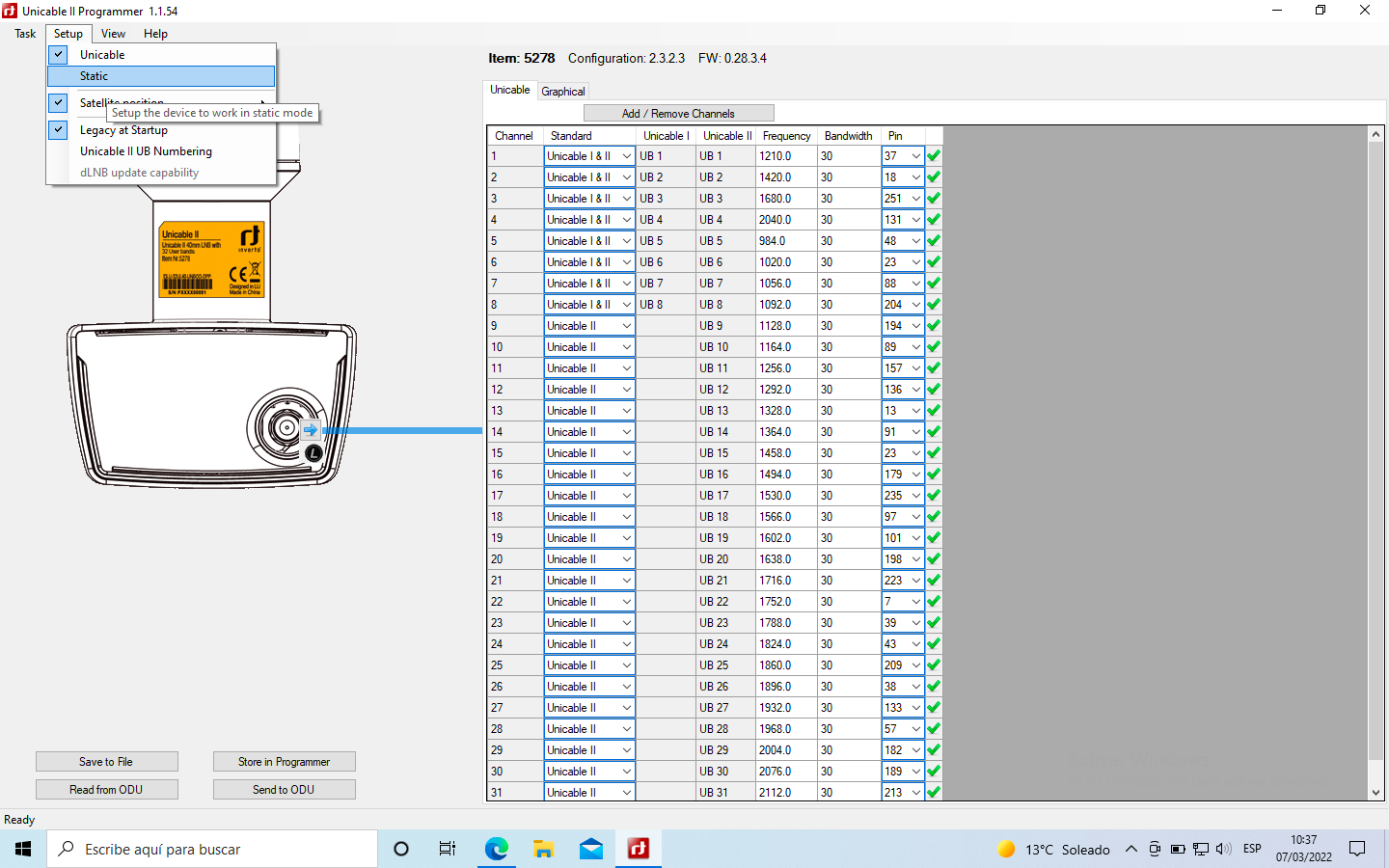

Opcion 3: Modo Estatico: lo que hemos visto anteriormente es modo dinamico es decir si en setup tenemos marcado unicable, si queremos configurar el lnb en modo estatico pulsariamos setup y marcariamos la opcion Static

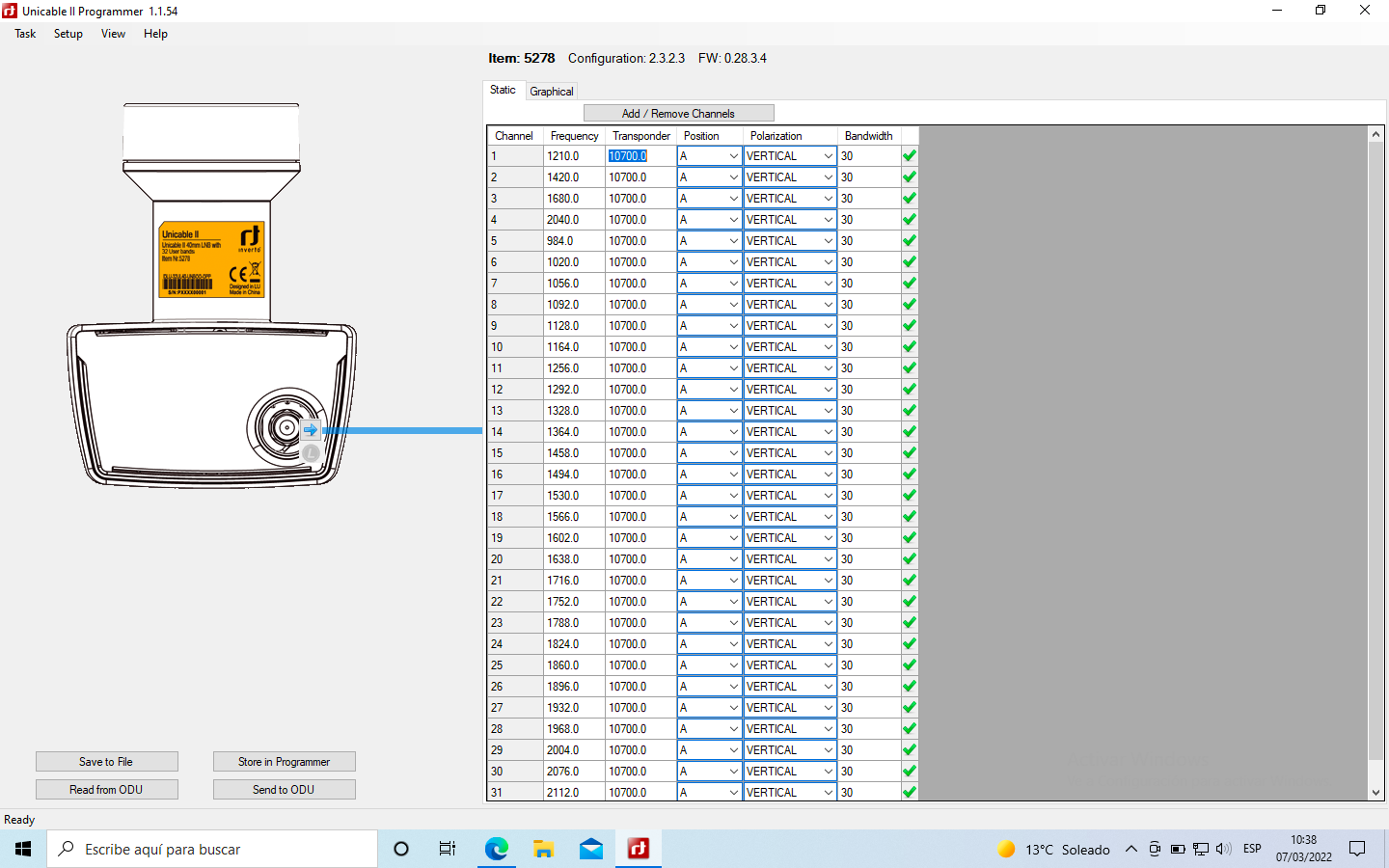

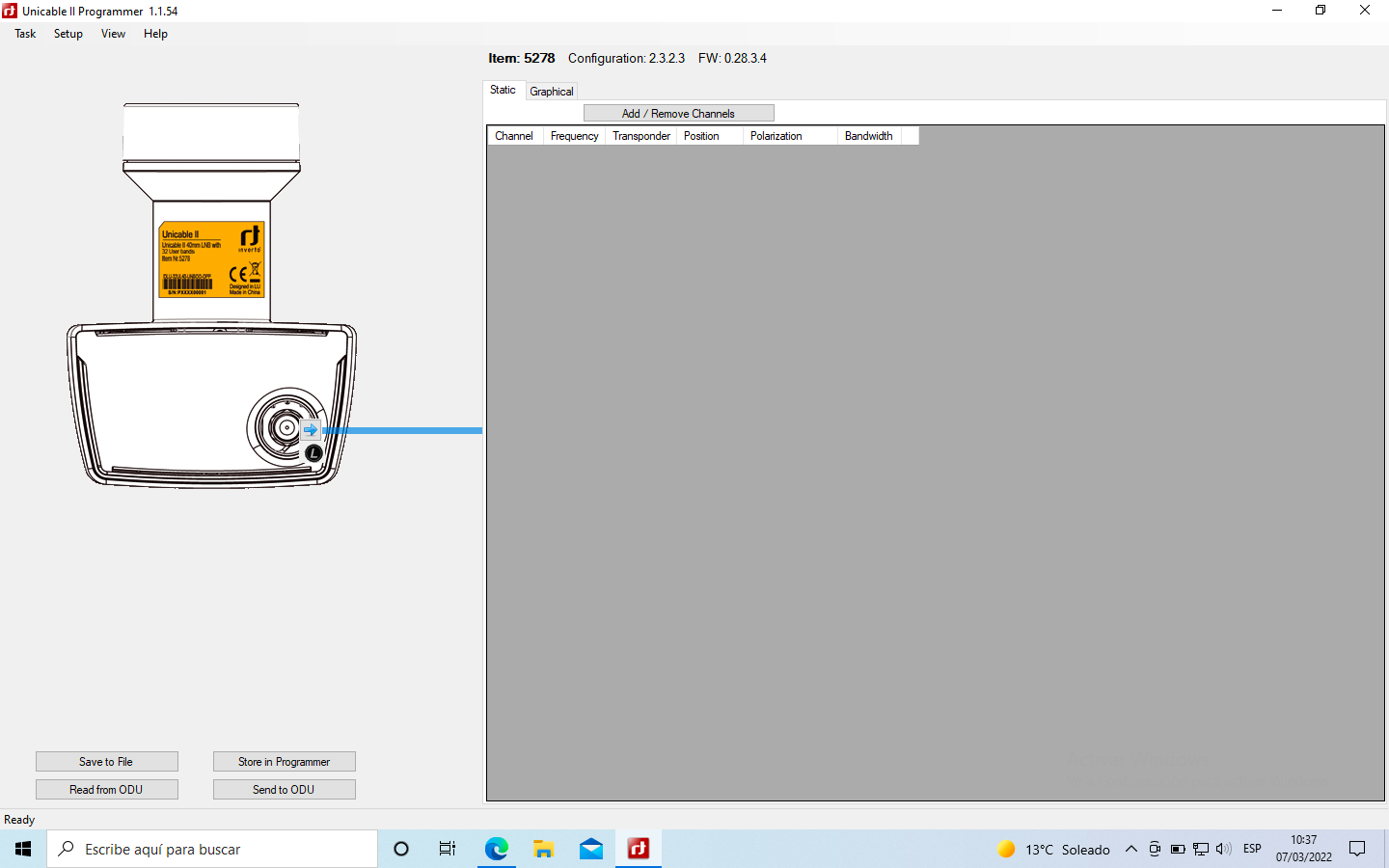

Tras ello nos aparecer la siguiente interfaz donde pulsariamos sobre Add para asignarle a cada UB una frecuencia satelite
Una vez realizado pues para enviar la configuracion al lnb unicable pues como hemos visto antes pulsariamos sobre send To ODU.
Nota: En estos ejemplos de programacion hemos realizado el envio directamente tras realizar la configuracion, tambien tenemos la opcion de pulsar sobre SAVE file, y guardar el archivo de configuracion en nuestro pc para poder abrirlo con posterioridad, y asi guardar diferentes configuraciones.
3.3. Restablecer valores de Fabrica
Otra opcion que nos permite el programa, es restablecer el lnb unicable a los valores de fabrica por defecto, para ello realizamos los siguientes pasos:

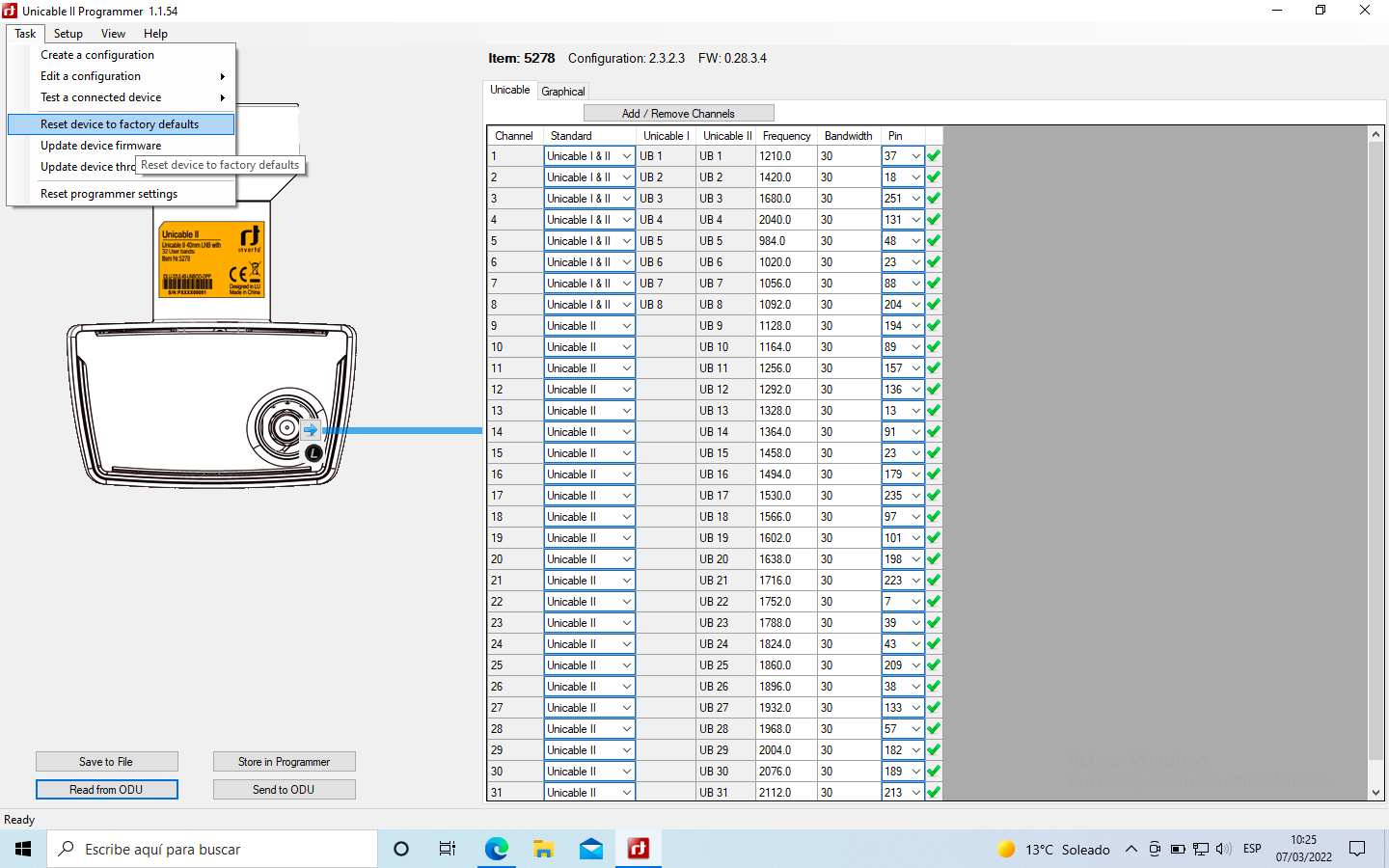

1. Pulsamos sobre task y seleccionamos Reset device to Factory Defaults

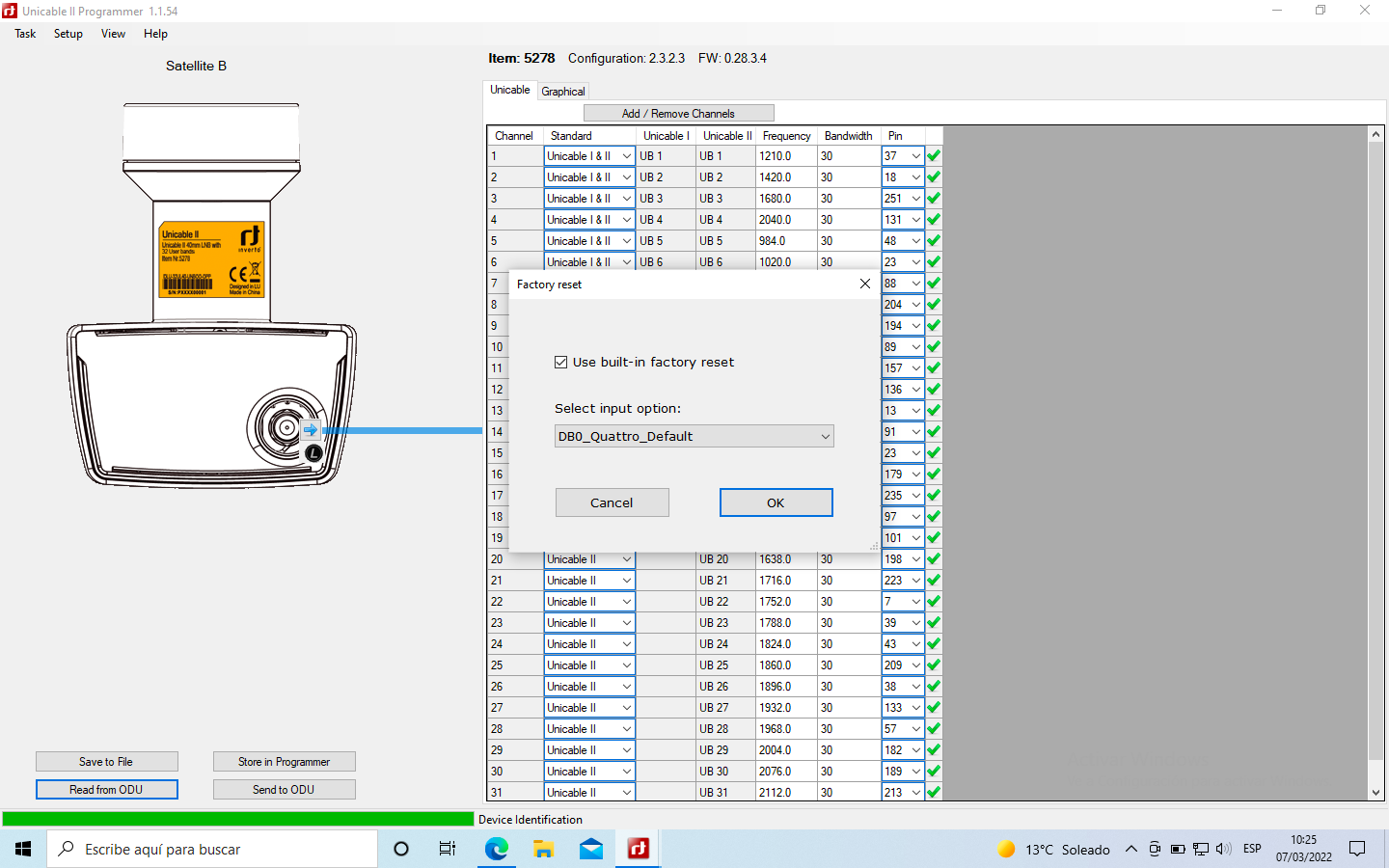

2. Nos aparecera menu factory reset seleccionamos la opcion quatro_default y pulsamos ok y comenzara el devolver al lnb a valores por defecto observando la barra de progreso

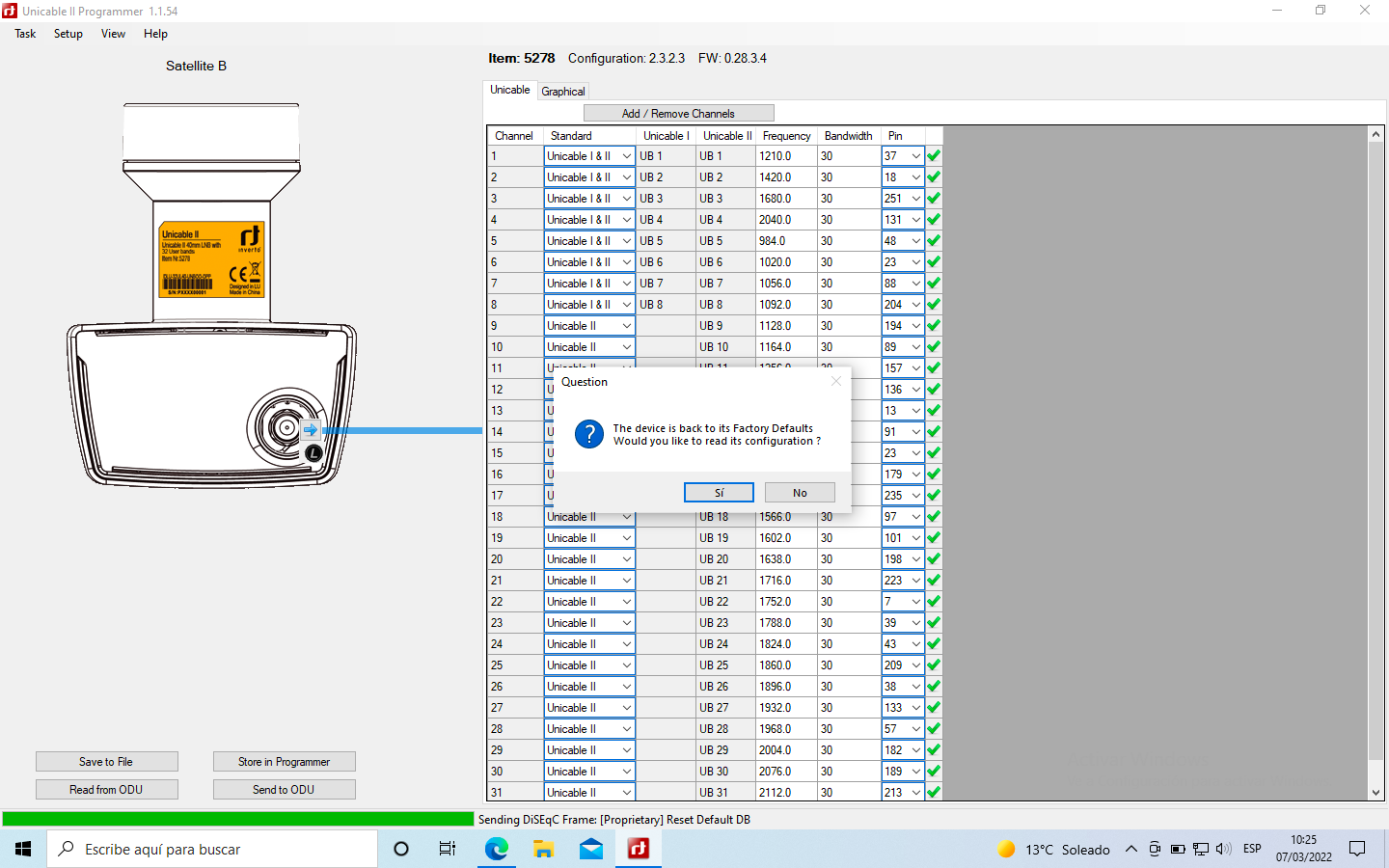

3. Al finalizar pulsamos en si
