Instalacion segundo Tuner FBC DVB-S2X en Vu+ Duo 4K

El receptor Vu+ Duo 4K tiene la posibilidad de instalacion de un segundo tuner, en este caso vamos a ver la instalacion de tuner FBC DVB-S2X.

Advanced FBC DVB-S2SX es un tuner plug & play del fabricante Vuplus compatible con receptores Vu+ uno 4K, Vu+ Duo 4k , Vu+ Ultimo 4K, durante este articulo vamos a ver una pequeña review y como realizar su instalacion, de esta manera en el caso del vu+ Duo 4k tendremos la posibilidad de grabar o realizar stream correspondientes a 16 canales de diferentes frecuencias y en el caso de usar lnb unicable ademas de diferentes polaridad y banda.

Advanced FBC DVB-S2SX esta disponible por un precio aproximadamente de 90 Euros

Detalles del Producto

Modelo                                                             Advanced FBC DVB-S2SX
  • Tunner de captura de banda completa (950-2150 MHz)
  • Entrada dual LNB
  • DVB-S2X
  • 8 sintonizadores (desmoduladores) compatibles
  • Plug and Play FBC Sintonizador Dual DVB-S2 para Vu +.
  • FBC significa ‘Full Band Capture’ y significa que se recibe la banda de frecuencia completa de un nivel.
  • Los sintonizadores FBC dobles tienen dos entradas (LNB1 IN y LNB2 IN), luego ocho demoduladores se distribuyen dinámicamente a ambos sintonizadores FBC. Cada uno de estos demoduladores puede luego demodular un transpondedor o una frecuencia SCR. Juntos es posible recibir programas de 8 frecuencias al mismo tiempo.

fronted

Descripción

Advanced FBC DVB-S2SX nos llega en caja tipica de vuplus con serigrafia del modelo de tuner, envuelto en plastico para evitacion de golpes, no incluyendo tornillo de fijacion al receptor que se usa el que ya previamente tiene el receptor.

IMG_20200131_164234

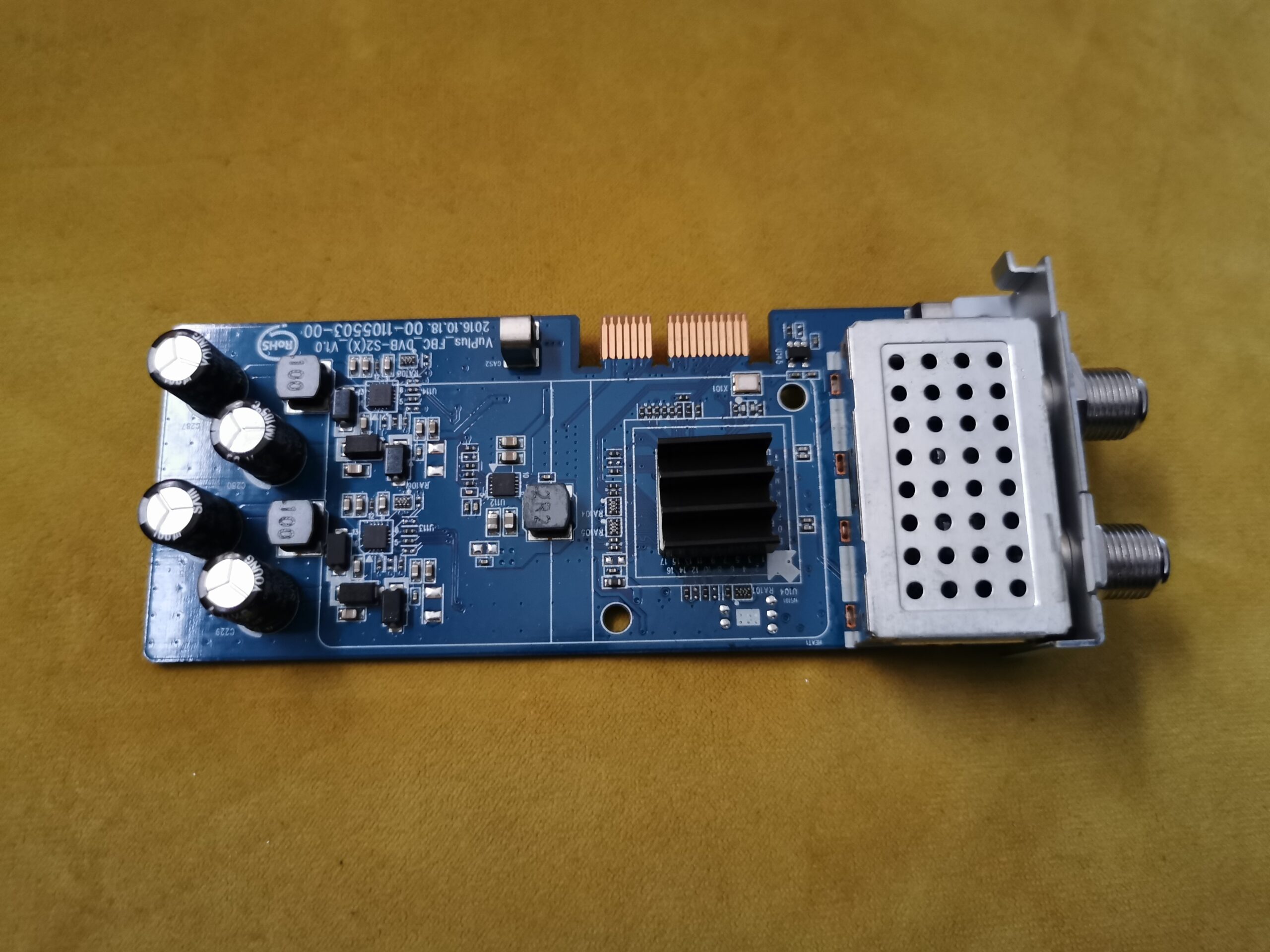

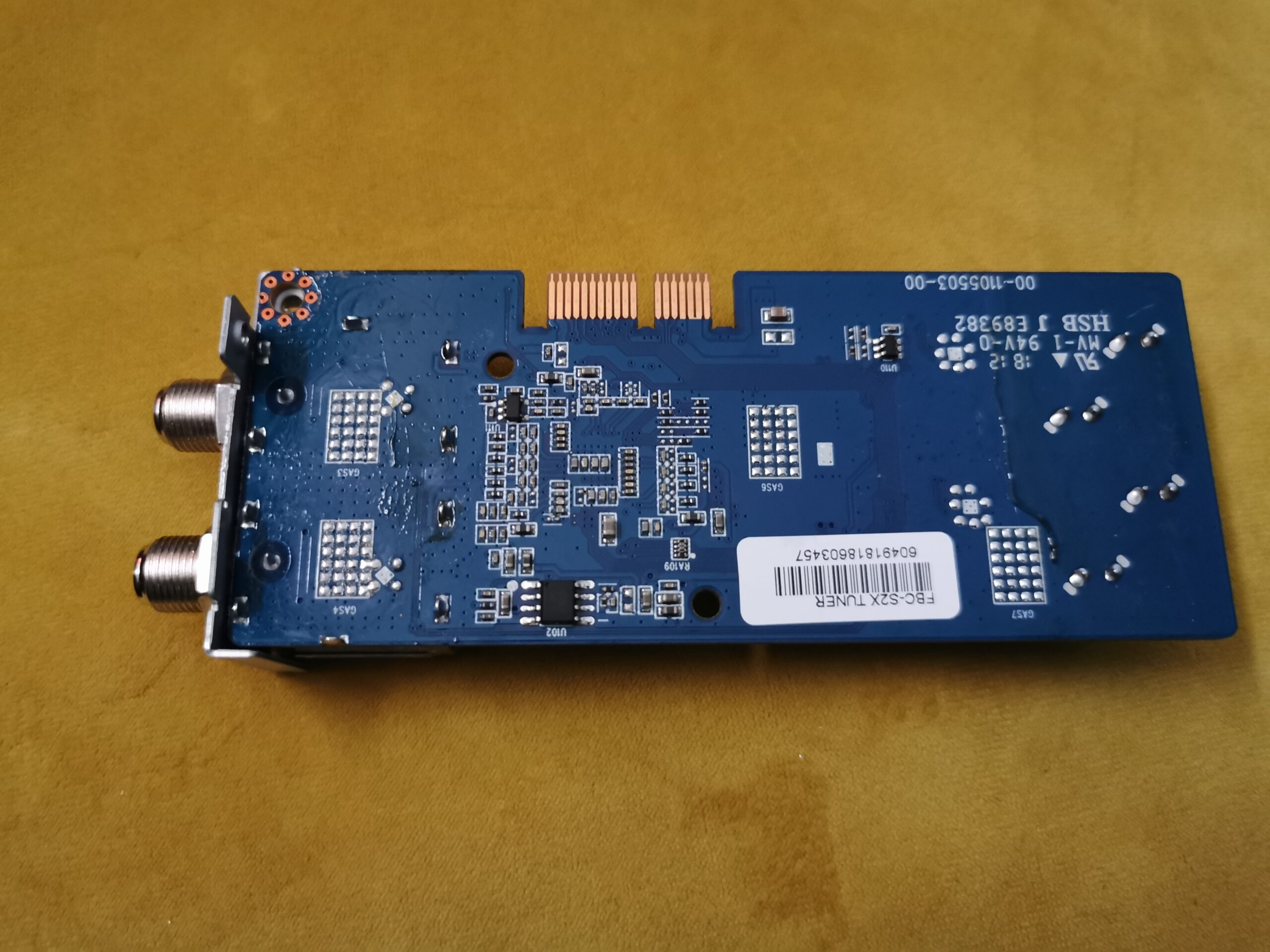

Encontrandose en su interior el tuner que como estamos acostumbrados en vuplus es de excelente calidad.

Instalacion y configuracion

Instalacion

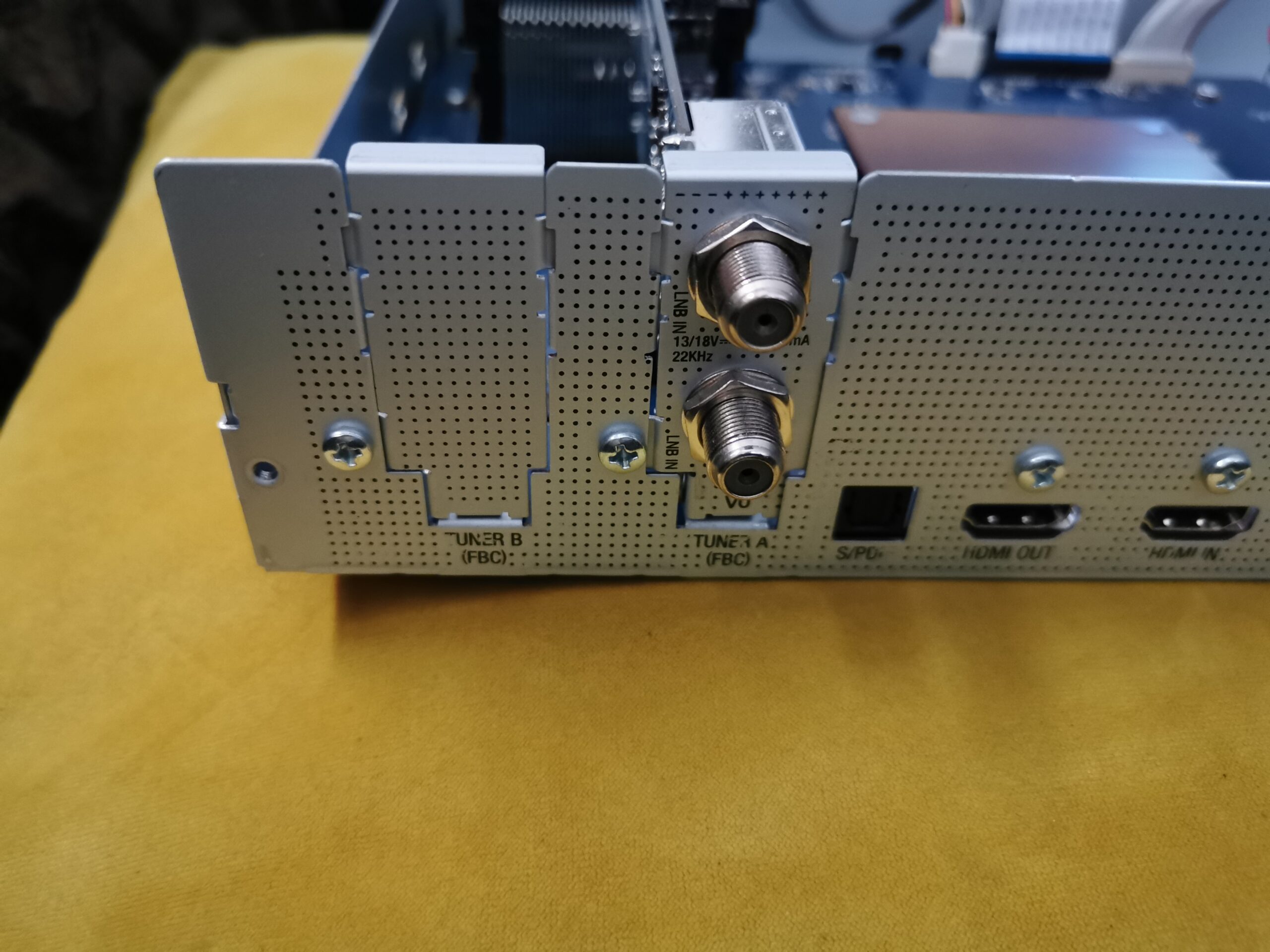

Para realizar la instalacion del tuner observamos que en el receptor Vu+ Duo 4K en la parte posterior izquierda tiene una platina de proteccion (tuner B) con tornillo de sujeccion

IMG_20200131_163624

Para poder acceder a la instalacion del tuner debemos quitar la carcasa superior asi como la platina de proteccion

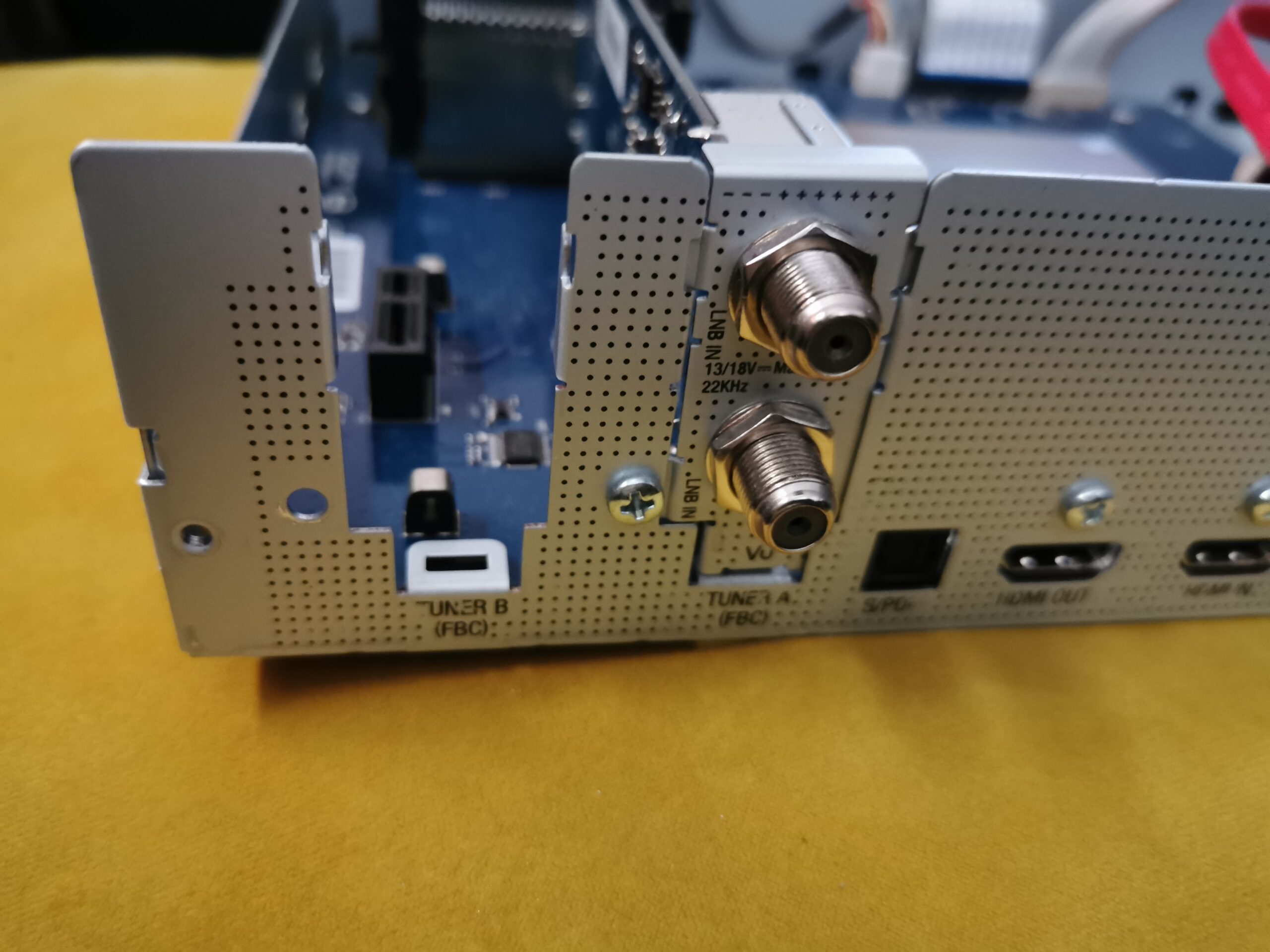

Ahora observaremos el conector donde se introduce nuestro tuner

IMG_20200131_164200

IMG_20200131_164530

De esta manera ya tendremos nuestro segundo tuner colocado en el receptor vu+ duo 4k

IMG_20200131_164519

Configuracion

Ahora tendremos en este caso dos tuner fbc dobles 4 +4 y 4+4 o sea 16 tuner que nos permiten visualizar 16 frecuencias satelite totalmente independientes.

Estos dos tuner no estan interconectados entre si es decir van indendientes, por lo que es necesario un splitter para conectar ambos tuner provenientes ya sea de un lnb normal o unicable, en este caso vamos a realizar la configuracion con receptor Unicable.

En primer lugar vamos a identificar a los 16 tuner para saber como realizar la configuracion con un solo lnb unicable:

Tuner derecho: Se corresponderia con las nomenclaturas A, B , C , D ,E ,F ,G ,H

Tuner Izquierdo: Se corresponderia con las nomenclaturas I, J, K, L, M, N, O, P

  • Tuner derecho en la parte superior seria la entrada para cable lnb y se corresponderia con tuner A.
  • Tuner izquierdo en la parte superior seria la entrada para el segundo cable lnb y se corresponderai con el tuner I.

Una vez que ya sabemos identificar las nomenclaturas de los tuner, vamos a realizar una configuracion de los mismos en este ejemplo con lnb unicable inverto II e imagen Blackhole.

En primer lugar configuramos el tuner derecho:

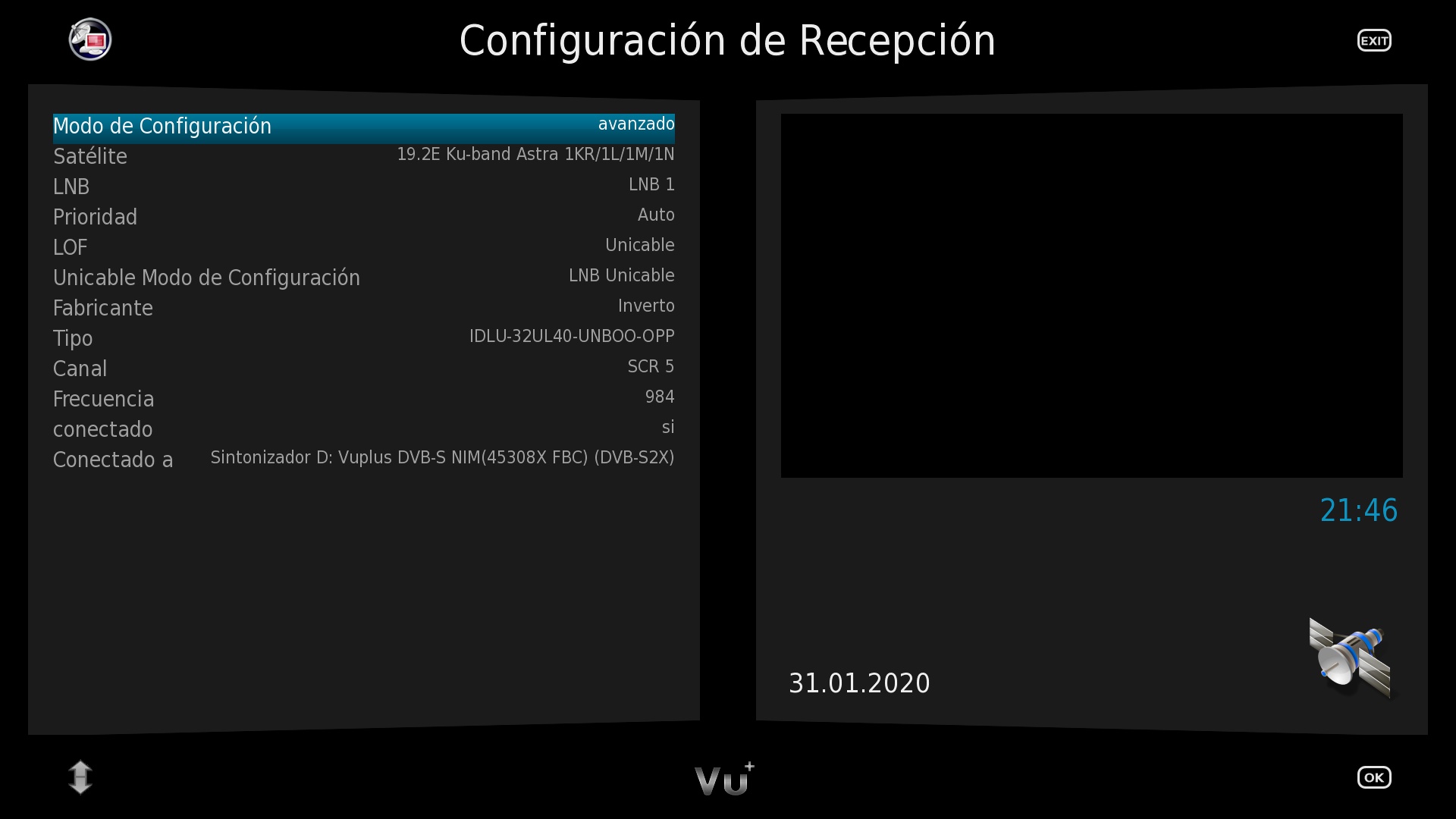

Configuracion Tuner A

tunera

Configuracion Tuner B

tunerb

Configuracion Tuner C, D, E, F, G, H

En segundo lugar configuramos el tuner izquierdo:

Configuracion Tuner I

tuneri

Configuracion Tuner J

tunerj

Configuracion Tuner K, L, M, N, O, P

Test Stream

Una vez hemos configurado nuestros tuner vamos a ver como funcionan perfectamente con 16 canales de diferentes frecuencias y polaridades y en funcionamiento los 16 tuner

30

35
