Vu+ Duo 4k SE tiene dos ranuras tuner que permite el montaje de dos tuner FBC dobles, en este articulo vamos a ver como realizar su configuración correcta con LNB universal, en este caso con imagen OPENATV.

De este modo tenemos:

• Tuner 1 : 8 demuladores (4 + 4) –> ABCDEFGH
• Tuner 2: 8 demuladores (4 + 4) –>  IJKLMNOP

Instalación Tuner FBC adicional

De fabrica el receptor Vu+ Duo 4k SE tiene un tuner FBC doble, y es posible comprar un segundo tuner FBC doble que se inserta en la ranura adicional del receptor para tal efecto.

El montaje es sencillo simplemente quitamos la carcasa superior del receptor e introducimos el tuner FBC adicional:

Los dos tuner FBC duales no tienen conexión interna es decir para el uso de ambos con lnb universal deberemos usar un splitter ya que los mismos se configuraran de manera independiente:

Configuración Tuner FBC

Una vez hemos realizado el montaje del tuner FBC adicional, ahora vamos a ver como configurarlos en imagen OpenATV.

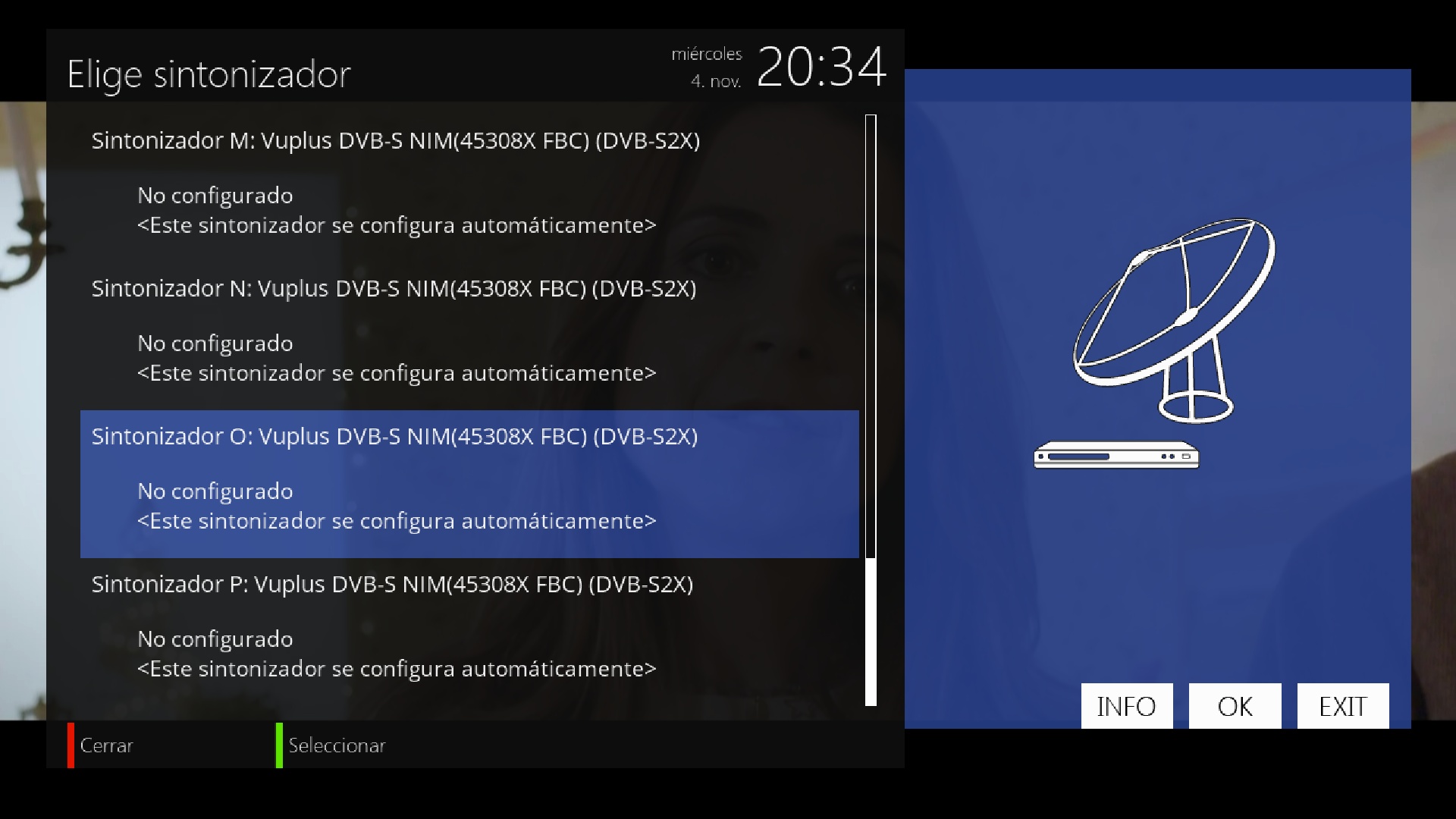

Se puede acceder en menu ⇒ configuración ⇒ Reception ⇒ Configurar sintonizador

Configuración demuladores tuner FBC

Capturas pantalla configuración

El pase de diapositivas requiere JavaScript.

Test configuración tuner

Una vez que hemos realizado el montaje y configuración de tuner, ahora vamos a realizar un test del uso de los tuner realizando grabaciones de 16 canales (cada canal de una frecuencia distinta).

Nota: En este tipo de configuracion con lnb universal los canales deben ser de la misma polaridad y banda.

Antes de iniciar las grabaciones

Una vez realizamos las grabaciones

Como observamos se ocupan nuestras 16 tuner en las grabaciones de 16 canales de diferentes frecuencias.
